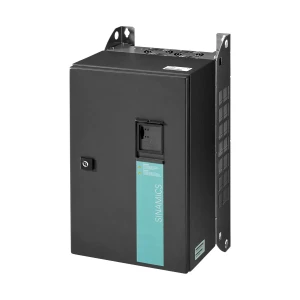

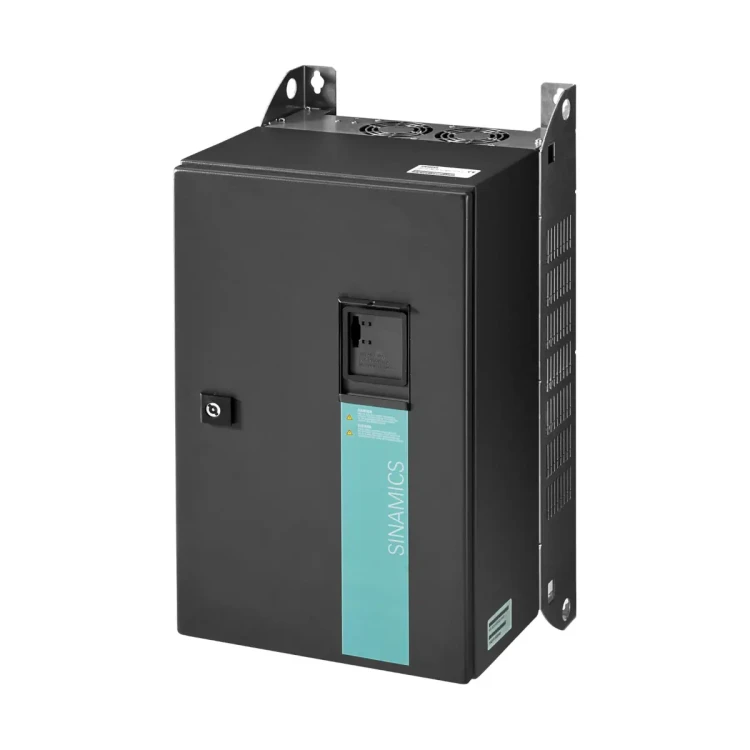

G120P-22/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 22,0 kW, IP55

G120P-22/35B to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Urządzenie pracuje z zasilaniem 3 AC 380…480 V i w tej wersji posiada obudowę o stopniu ochrony IP55 / UL Type 12 oraz zintegrowany filtr EMC klasy B (C1). Model jest dostarczany jako zestaw (bundle) złożony z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230; panel operatorski lub pokrywa maskująca nie są dołączone i należy je zamawiać oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-22/35B
• Nr zam. (MLFB): 6SL3200-6AM24-5BH0
• Zastosowanie: pompy i wentylatory w instalacjach budynkowych (HVAC)
• Moc: 22 kW
• Prąd wyjściowy: 45 A
• Sprawność (η): 0,97
• Zasilanie: 3 AC 380…480 V (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Regulatory: wbudowane 4 regulatory PID
• Komunikacja (standard w CU230P-2 BT): RS485 z obsługą USS, Modbus/RTU, BACnet MS/TP, P1

Zastosowanie

G120P-22/35B jest przeznaczony do aplikacji, w których regulacja prędkości obrotowej zapewnia oszczędność energii i stabilną pracę instalacji, m.in.:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca według sygnałów zapotrzebowania),
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje i działanie

Funkcje zoptymalizowane do pomp i wentylatorów

• Automatyczny restart – samoczynne uruchomienie po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowanie prądu silnika do obciążenia.
• Kaskadowanie silników – możliwość sterowania do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu czy jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM) – praca napędu również w stanach alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe (x 3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów sterujących.
• Monitorowanie temperatury silnika z użyciem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i diagnostyka: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie z wykorzystaniem obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (jednostka sterująca CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1
• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA,
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000,
  • 1 × Pt1000 / LG-Ni1000.
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Wejścia dla czujników temperatury: 2 wejścia dla LG-Ni1000 / Pt1000

Dane techniczne

• Moc: 22 kW
• Prąd wyjściowy: 45 A
• Sprawność (η): 0,97
• Napięcie zasilania: 380…480 V, 3 AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)

Montaż i wymiary (IP55, rozmiar obudowy D)

• Wymiary (B × H): 320 × 640 mm
• Głębokość T1: 346 mm (z IOP-2) / 336 mm (z pokrywą lub BOP-2)
• Głębokość T2: 329 mm (bez pokrywy)
• Wymagane odstępy montażowe: góra 300 mm, dół 300 mm, po bokach 50 mm
• Instalacja: możliwy montaż poza szafą sterowniczą (np. na ścianie); montaż na zewnątrz jest niedozwolony.

Podsumowanie

Siemens SINAMICS G120P-22/35B to przemiennik częstotliwości 22 kW w obudowie IP55 z zintegrowanym filtrem EMC klasy B (C1), przeznaczony do wymagających aplikacji pomp i wentylatorów w budynkach. Wbudowane funkcje typowe dla HVAC (m.in. ECO, hibernacja, kaskadowanie silników, ESM) oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i optymalizację zużycia energii w instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-22/35B jest przemiennikiem częstotliwości do sterowania silnikiem indukcyjnym, przeznaczonym do instalacji elektrycznych lub maszyn.
• Posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej, EMC, maszynowej oraz RoHS, zgodnie z dokumentacją producenta.
• Wersja G120P-22/35B jest wykonaniem IP55 z filtrem EMC klasy B.
• Montaż, podłączenie, uruchomienie, konserwację i diagnostykę może wykonywać wyłącznie wykwalifikowany personel posiadający przygotowanie do pracy przy urządzeniach elektrycznych.
• Urządzenie pracuje z napięciem zasilania 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem urządzenia, podłączeniem przewodów, montażem, demontażem lub serwisem należy odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów. Następnie należy sprawdzić brak napięcia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może skutkować pojawieniem się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są urządzenia RCD/RCM, muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny i ciężkie obrażenia.
• Po włączeniu zasilania silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Podczas uruchamiania i prób należy zabezpieczyć strefę niebezpieczną wokół maszyny, upewnić się, że nikt nie wykonuje prac przy napędzanym urządzeniu, oraz usunąć lub zabezpieczyć elementy, które mogą zostać poruszone lub wyrzucone.
• Urządzenia nie wolno używać jako wyłącznika awaryjnego.
• Nie wolno modyfikować urządzenia ani stosować go do zastosowań innych niż opisane w dokumentacji producenta. Należy używać wyłącznie części zamiennych i akcesoriów zalecanych przez producenta.
• Nie instalować ani nie eksploatować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może wystąpić atmosfera wybuchowa.
• Urządzenie należy instalować wyłącznie w dopuszczalnych warunkach środowiskowych: wilgotność względna poniżej 95% bez kondensacji, bez oblodzenia, bez zraszania oraz z zachowaniem dopuszczalnych temperatur pracy określonych przez producenta.
• Urządzenie należy montować w miejscu wolnym od wstrząsów, nadmiernych drgań, silnych pól elektromagnetycznych oraz gazów korozyjnych, z zapewnieniem właściwej wentylacji i przepływu powietrza.
• Niewystarczające odstępy wentylacyjne mogą spowodować przegrzanie, pożar, skrócenie żywotności urządzenia lub przestoje instalacji.
• Wersja IP55 może być montowana poza szafą sterowniczą, lecz niedozwolony jest montaż na zewnątrz budynku.
• W celu zachowania kompatybilności EMC urządzenie należy montować na niemalowanej metalowej powierzchni oraz wykonywać połączenia zgodnie z zasadami EMC, w tym prawidłowo podłączać ekrany przewodów.
• Niepodłączone ekrany kabli oraz nieużywane żyły kabli mocy mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych. Ekrany i nieużywane żyły należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony.
• Do połączeń silnika należy stosować przewody o parametrach i długościach zgodnych z dokumentacją producenta. Dla zachowania wymagań EMC maksymalna długość przewodu silnikowego zależy od rodzaju ekranowania i kategorii EMC.
• Przy eksploatacji urządzenie wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować co najmniej 2 m odstępu od urządzenia.
• Błędy parametryzacji mogą prowadzić do nieprawidłowej pracy maszyny i sytuacji niebezpiecznych. Parametry należy zabezpieczyć przed nieuprawnioną zmianą.
• Funkcja pracy pożarowej / awaryjnej (ESM) wyłącza funkcje ochrony urządzenia i instalacji. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna, np. do odprowadzania dymu i ciepła podczas ewakuacji.
• Elementy elektroniczne urządzenia są wrażliwe na wyładowania elektrostatyczne. Podczas transportu, magazynowania i montażu należy stosować zasady ochrony ESD.
• Urządzenie zawiera wentylatory wymagające kontroli okresowej. Producent zaleca sprawdzenie ich pracy i w razie potrzeby wymianę po około 40 000 godzin pracy.
• Nie używać urządzenia uszkodzonego mechanicznie ani eksploatowanego poza dopuszczalnymi parametrami transportu, składowania i pracy.
