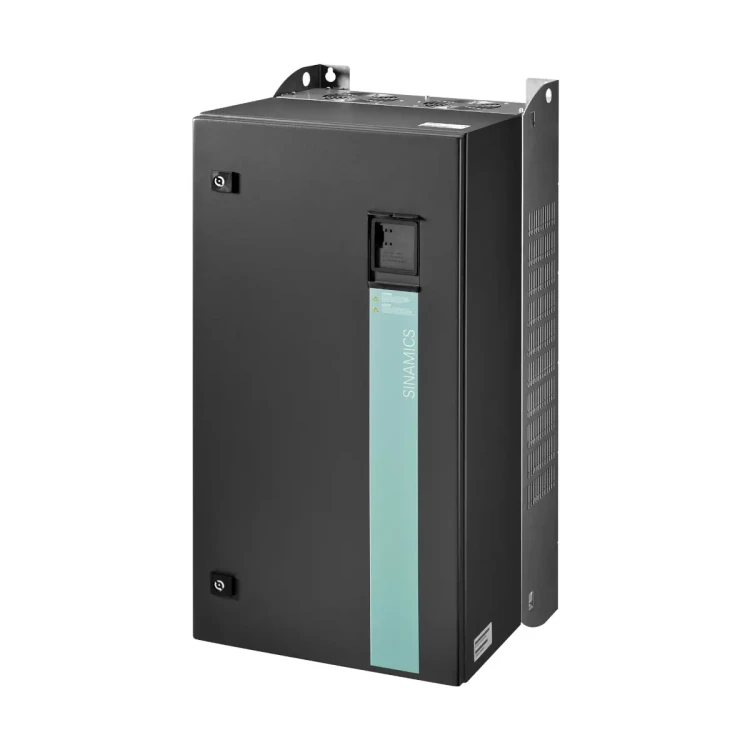

G120P-75/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 75,0 kW, IP55

G120P-75/35B to przemiennik częstotliwości SINAMICS G120P firmy Siemens, dedykowany do energooszczędnej regulacji prędkości pomp i wentylatorów w systemach budynkowych. Opisywana wersja to wykonanie IP55 / UL Type 12 z zintegrowanym filtrem EMC klasy B (C1), o mocy 75 kW i prądzie wyjściowym 145 A, zasilane z sieci 3× 380…480 V AC. Urządzenie jest zestawem (bundle) złożonym z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230; panel operatorski lub pokrywa maskująca nie są dołączane i należy je zamawiać oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Model (typ): G120P-75/35B
• Nr zam. (MLFB): 6SL3200-6AM31-4BH0
• Zastosowanie: przemiennik częstotliwości do pomp i wentylatorów w systemach budynkowych
• Moc: 75 kW
• Prąd wyjściowy: 145 A
• Skuteczność (η): 0.97
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Regulatory: 4 regulatory PID (wbudowane)
• Komunikacja (standard w CU230P-2 BT): RS485 (USS), Modbus RTU, BACnet MS/TP, P1
• Budowa: modułowa – oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dostosowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart (samoczynny start po zaniku zasilania lub wystąpieniu błędu).
• Lotny start (włączenie napędu w trakcie pracy silnika).
• Tryb ECO – oszczędzanie energii poprzez automatyczne dostosowanie prądu silnika do aktualnego obciążenia (dla aplikacji ze stałą lub wolnozmienną wartością zadaną).
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM) (praca napędu nawet w przypadku stanów alarmowych).
• Regulacja wielostrefowa (regulacja strefowa z użyciem do 3 czujników lub regulacja dwóch niezależnych stref).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe (x3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje ochronne: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Komunikacja i integracja

• Jednostka sterująca: CU230P-2 BT.
• Port komunikacyjny (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1.
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1; integracja przez Modbus lub USS.

Wejścia / wyjścia (CU230P-2)

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (kluczowe)

• Stopień ochrony: IP55 / UL Type 12
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Warunki pracy (wilgotność): < 95% RH, bez kondensacji

Montaż i wymiary (IP55)

• Montaż: możliwy montaż poza szafą sterowniczą (np. na ścianie); niedozwolony montaż na zewnątrz.
• Rozmiar obudowy: F
• Wymiary (mm): B = 410, H = 915
• Głębokość T1 (mm): 433 z IOP-2 lub 423 z pokrywą/BOP-2
• Głębokość T2 bez pokrywy (mm): 416
• Wymagany odstęp (mm): góra 350, dół 350, po bokach 50

Podsumowanie

Siemens SINAMICS G120P-75/35B (MLFB 6SL3200-6AM31-4BH0) to przemiennik częstotliwości 75 kW, IP55 / UL Type 12, z filtrem EMC klasy B (C1), przeznaczony do profesjonalnej regulacji pomp i wentylatorów w instalacjach budynkowych. Wbudowane funkcje aplikacyjne (m.in. ECO, hibernacja, kaskadowanie silników, ESM) oraz standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i obniżenie zużycia energii w systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do modelu Siemens SINAMICS G120P-75/35B – przemiennik częstotliwości do pomp i wentylatorów, wersja IP55 z filtrem EMC klasy B (C1), o mocy 75 kW, przeznaczony do zasilania 3 x 380…480 V AC.
• Posiada oznaczenie CE (zgodność z wymaganiami dyrektyw UE, w tym dyrektywy niskonapięciowej i EMC, zgodnie z dokumentacją producenta).
• Urządzenie elektryczne klasy ochronności I oraz obwodów PELV. Wymaga prawidłowego podłączenia przewodu ochronnego PE zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe uziemienie grozi porażeniem prądem.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i naprawy mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel.
• Przed otwarciem urządzenia, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut. Zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem nawet po odłączeniu zasilania.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność. Otwarcie pod napięciem może spowodować łuk elektryczny, ciężkie obrażenia lub śmierć.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła napięcia SELV lub PELV.
• Nie używać urządzenia uszkodzonego mechanicznie ani elektrycznie. Należy przestrzegać dopuszczalnych warunków transportu, magazynowania i pracy podanych przez producenta.
• Urządzenie nie jest przeznaczone do stosowania jako wyłącznik awaryjny „emergency stop”. Nie wolno używać go w tym celu.
• Nie wolno modyfikować urządzenia ani stosować go do zastosowań innych niż opisane w dokumentacji producenta. Należy używać wyłącznie części zamiennych i akcesoriów zalecanych lub dostarczanych przez producenta.
• Urządzenie nie jest dopuszczone do pracy w strefach zagrożonych wybuchem. Nie instalować ani nie eksploatować w atmosferach potencjalnie wybuchowych.
• Podczas pracy napęd może uruchomić silnik samoczynnie, także po zaniku i powrocie zasilania lub po skasowaniu błędu, jeśli aktywne są odpowiednie funkcje automatycznego restartu. Przed pracami przy maszynie należy zabezpieczyć układ przed niezamierzonym uruchomieniem i ruchem elementów mechanicznych.
• Urządzenie steruje prędkością i kierunkiem obrotów silnika. Kontakt z ruchomymi częściami napędzanej maszyny może spowodować poważne obrażenia. Prace przy maszynie wykonywać tylko po jej pełnym zatrzymaniu i zabezpieczeniu.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed włączeniem należy upewnić się, że w strefie zagrożenia nie przebywają osoby, a luźne elementy i ładunki zostały zabezpieczone.
• Urządzenie generuje pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalny odstęp 2 m od pracującego urządzenia.
• Nieprawidłowe parametryzowanie może spowodować niebezpieczne działanie maszyny. Parametry należy zabezpieczyć przed nieuprawnioną zmianą, a cały układ poddać ocenie bezpieczeństwa i testom funkcjonalnym przed oddaniem do eksploatacji.
• W przypadku pracy w trybie pożarowym / awaryjnym (ESM) funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• Model G120P-75/35B w wykonaniu IP55 należy montować na odpowiedniej powierzchni zapewniającej skuteczne chłodzenie i zgodność EMC. Należy zachować minimalne odstępy wentylacyjne oraz prawidłowy przepływ powietrza zgodnie z dokumentacją producenta.
• Niewystarczające odstępy wentylacyjne lub nieprawidłowy montaż mogą powodować przegrzanie, zadymienie, pożar oraz skrócenie żywotności urządzenia.
• Urządzenie należy instalować wyłącznie w miejscach wolnych od wstrząsów, nadmiernych drgań, korozyjnych gazów, kondensacji, oblodzenia i zraszania. Dopuszczalne warunki pracy: temperatura otoczenia 0…40°C bez obniżenia mocy lub do 60°C z obniżeniem mocy, wilgotność względna poniżej 95% bez kondensacji, wysokość do 2000 m n.p.m.
• Należy zapewnić poprawne, zgodne z EMC prowadzenie przewodów. Ekrany kabli oraz nieużywane żyły kabli mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe.
• Do zachowania zgodności EMC dla tego wariantu z filtrem klasy B należy stosować ekranowane przewody silnikowe o długości zgodnej z dokumentacją producenta. Dla wersji IP55 z filtrem klasy B obowiązuje maksymalna długość przewodu silnikowego 25 m dla kategorii C1.
• Urządzenie należy montować i użytkować w metalowej obudowie lub w sposób zapewniający równoważną ochronę przed skutkami pożaru oraz kontrolowaną drogę odprowadzania dymu, jeżeli wymaga tego aplikacja i sposób instalacji.
• Przy stosowaniu wyłączników różnicowoprądowych lub monitorów prądu różnicowego po stronie zasilania należy używać urządzeń typu B o zwiększonej odporności, ponieważ przemiennik może powodować składową stałą prądu w przewodzie PE.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania, montażu i serwisu należy stosować środki ochrony antystatycznej oraz odpowiednie opakowania i powierzchnie robocze ESD.
• Wbudowane wentylatory są elementami eksploatacyjnymi. Producent zaleca ich kontrolę i ewentualną wymianę po około 40 000 godzin pracy lub częściej, jeśli wymagają tego warunki eksploatacji.
