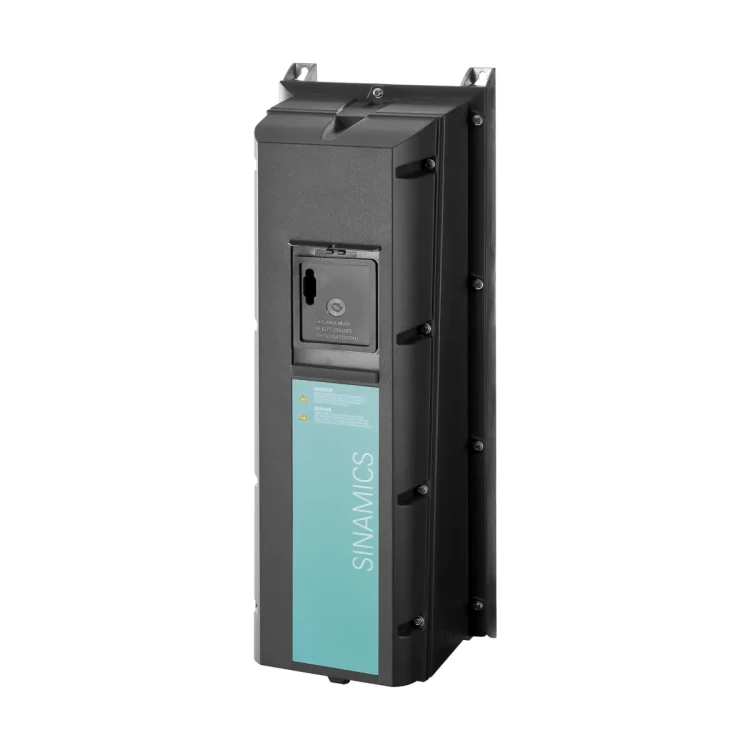

G120P-4/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 4,00 kW, IP55

G120P-4/35B to przemiennik częstotliwości SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Wersja ta pracuje z zasilaniem 3 AC 380…480 V (±10%) i ma moc 4 kW. Urządzenie posiada stopień ochrony IP55 / UL Type 12 oraz zintegrowany filtr EMC klasy B (C1). Zestaw (bundle) składa się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230; panel operatorski lub pokrywa maskująca nie są dołączane i należy je zamawiać oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Model (typ): G120P-4/35B
• Nr zam. (MLFB): 6SL3200-6AM21-0BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w systemach budynkowych
• Moc: 4 kW
• Prąd wyjściowy: 10.2 A
• Skuteczność (η): 0.97
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: zintegrowany, klasa B (C1)
• Budowa: modułowa (Control Unit + Power Module)
• Wbudowane regulatory: 4 regulatory PID

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Funkcje dla pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub po wystąpieniu błędu
• Lotny start – włączenie napędu w trakcie pracy silnika
• Tryb ECO – automatyczne dostosowanie prądu silnika do aktualnego obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza
• Tryb pożarowy – Essential Service Mode (ESM) – praca napędu także w przypadku stanów alarmowych
• Regulacja wielostrefowa – regulacja strefowa z wykorzystaniem do 3 czujników lub regulacja dwóch niezależnych stref
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Programy czasowe – 3 swobodnie programowalne tygodniowe programy czasowe
• Zegar czasu rzeczywistego – sterowanie procesami zależnymi od czasu
• Swobodnie programowalne bloki logiczne
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje ochronne, m.in. zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

Komunikacja oraz I/O (jednostka sterująca CU230P-2 BT)

• Interfejsy (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Interfejsy (opcje jednostki sterującej): PROFIBUS DP, CANopen, PROFINET IO
• Wejścia/wyjścia:
  • 6 DI
  • 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0.5 A)
  • 4 AI:
    • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
    • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
    • 1 x Pt1000 / LG-Ni1000
  • 2 AO (0…10 V / 0…20 mA / 4…20 mA)
  • 1 x wejście czujnika temperatury silnika: KTY/PTC/ThermoClick
  • 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC)

Dane techniczne (dla G120P-4/35B w ramach serii G120P)

• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz; zmiana ręczna co 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Warunki EMC (dla filtra klasy B): przy ekranowanym kablu do 25 m: kategoria C1 (EN 61800-3), spełnia klasę B wg EN 55011 dla zakłóceń przewodzonych

Montaż i eksploatacja

• Montaż: możliwy montaż poza szafą sterowniczą (np. na ścianie) dla wersji IP55 z pokrywą maskującą lub BOP-2; z IOP-2 stopień ochrony IP54
• Uwaga instalacyjna: niedozwolony montaż na zewnątrz
• Diagnostyka: jednostka sterująca posiada diody LED RDY (Ready) i BE (bus error) wskazujące stan pracy przemiennika
• Serwis: modułowa konstrukcja umożliwia wymianę modułu mocy bez potrzeby ponownej konfiguracji; wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzinach pracy

Podsumowanie

Siemens SINAMICS G120P-4/35B to przemiennik częstotliwości 4 kW (prąd wyjściowy 10.2 A) do aplikacji pomp i wentylatorów w budynkach, z obudową IP55 / UL Type 12 i zintegrowanym filtrem EMC klasy B (C1). Wbudowane funkcje dedykowane HVAC (m.in. ECO, hibernacja, kaskadowanie do 4 silników, tryb pożarowy ESM) oraz szerokie możliwości komunikacji (RS485 z USS/Modbus RTU/BACnet MS/TP/P1) sprawiają, że jest to kompletne rozwiązanie do nowoczesnej regulacji przepływu i ciśnienia w instalacjach wentylacyjnych i pompowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens SINAMICS G120P-4/35B – przemiennik częstotliwości do pomp i wentylatorów, wariant IP55, filtr EMC klasy B (C1), zasilanie 3 x 380…480 V AC.
• Posiada oznaczenie CE. Produkt spełnia wymagania dyrektywy niskonapięciowej oraz kompatybilności elektromagnetycznej zgodnie z dokumentacją producenta.
• Urządzenie elektryczne przeznaczone do sterowania silnikiem indukcyjnym. Stosować wyłącznie zgodnie z przeznaczeniem i parametrami podanymi w dokumentacji producenta.
• Montaż, podłączenie, uruchomienie, diagnostykę, konserwację i usuwanie usterek może wykonywać wyłącznie wykwalifikowany personel.
• Nie używać urządzenia jako wyłącznika awaryjnego / funkcji awaryjnego zatrzymania.
• Nie modyfikować urządzenia. Używać wyłącznie części zamiennych i akcesoriów zalecanych lub dostarczanych przez producenta.
• Nie instalować ani nie eksploatować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może powstać atmosfera wybuchowa.
• Urządzenie pracuje pod niebezpiecznym napięciem. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Po odłączeniu zasilania odczekać co najmniej 5 minut przed otwarciem urządzenia, ponieważ zaciski sieciowe, silnikowe i kondensatory mogą nadal pozostawać pod niebezpiecznym napięciem.
• Przed rozpoczęciem prac należy wyłączyć zasilanie, sprawdzić brak napięcia między fazami oraz między fazą i przewodem ochronnym, odłączyć wszystkie pomocnicze obwody zasilania oraz zabezpieczyć urządzenie przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego stwarza zagrożenie porażeniem.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są RCD lub RCM, muszą to być urządzenia typu B o wysokiej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych stosować wyłącznie zasilacze zapewniające napięcia SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy, o ile dokumentacja producenta wyraźnie nie dopuszcza takiej czynności.
• Nie używać urządzenia uszkodzonego. Podczas transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych warunków środowiskowych i granicznych parametrów pracy.
• Po załączeniu napędu silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Podczas montażu i serwisu należy zapewnić, aby silnik i maszyna nie mogły wykonać nieoczekiwanego ruchu. W zależności od aplikacji należy zastosować mechaniczny rozłącznik umożliwiający odłączenie kabla silnikowego do celów serwisowych.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed załączeniem upewnić się, że nikt nie przebywa w strefie niebezpiecznej oraz że żadne elementy nie mogą zostać wyrzucone lub poluzowane.
• Urządzenie generuje pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od urządzenia.
• Należy zabezpieczyć parametryzację przed nieuprawnionym dostępem. Błędne lub zmienione ustawienia parametrów mogą powodować nieprawidłową pracę maszyny, obrażenia lub szkody materialne.
• Urządzenie należy instalować wyłącznie w miejscu spełniającym wymagania producenta: bez wstrząsów, nadmiernych drgań, agresywnych gazów i niedozwolonych pól elektromagnetycznych, z zapewnioną właściwą wentylacją i przepływem powietrza.
• Dla zachowania stopnia ochrony IP55 należy poprawnie zamontować płytę dławnicową, uszczelnienia i przepusty kablowe oraz zaślepić niewykorzystane otwory.
• Urządzenie IP55 należy montować zgodnie z dokumentacją producenta. Aby zapewnić chłodzenie, warianty w obudowach FSA do FSC należy montować bezpośrednio na płaskiej ścianie; gdy nie jest to możliwe, należy zastosować odpowiednią płytę prowadzenia powietrza przewidzianą przez producenta. Model G120P-4/35B ma rozmiar obudowy B.
• Urządzenie należy montować na niemalowanej powierzchni metalowej w celu spełnienia wymagań EMC.
• Przewody zasilające i silnikowe należy podłączać zgodnie z wymaganiami EMC. Ekrany kabli oraz nieużywane żyły kabli mocy należy połączyć z uziemionym potencjałem obudowy co najmniej z jednej strony.
• Dla wariantu z filtrem klasy B należy stosować ekranowany kabel silnikowy; zgodność EMC kategorii C1 dla zakłóceń przewodzonych dotyczy kabla ekranowanego o długości do 25 m.
• Dla modelu G120P-4/35B obowiązują ferrytowe rdzenie na przewodzie silnikowym oraz na przewodzie zasilającym, zgodnie z instrukcją producenta, w celu spełnienia wymagań EMC dla wariantu IP55 z filtrem klasy B w rozmiarze B.
• W trybie pożarowym / awaryjnym (ESM) funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten należy aktywować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna, np. do oddymiania podczas ewakuacji.
• Elektronika urządzenia jest wrażliwa na wyładowania elektrostatyczne (ESD). Podczas magazynowania, transportu i montażu należy stosować zasady ochrony ESD.
• Konserwację wykonywać zgodnie z harmonogramem producenta. W szczególności należy kontrolować działanie wentylatorów i wymieniać je w razie potrzeby; średnia żywotność wentylatorów wynosi około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do odpowiedniej zbiórki sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
