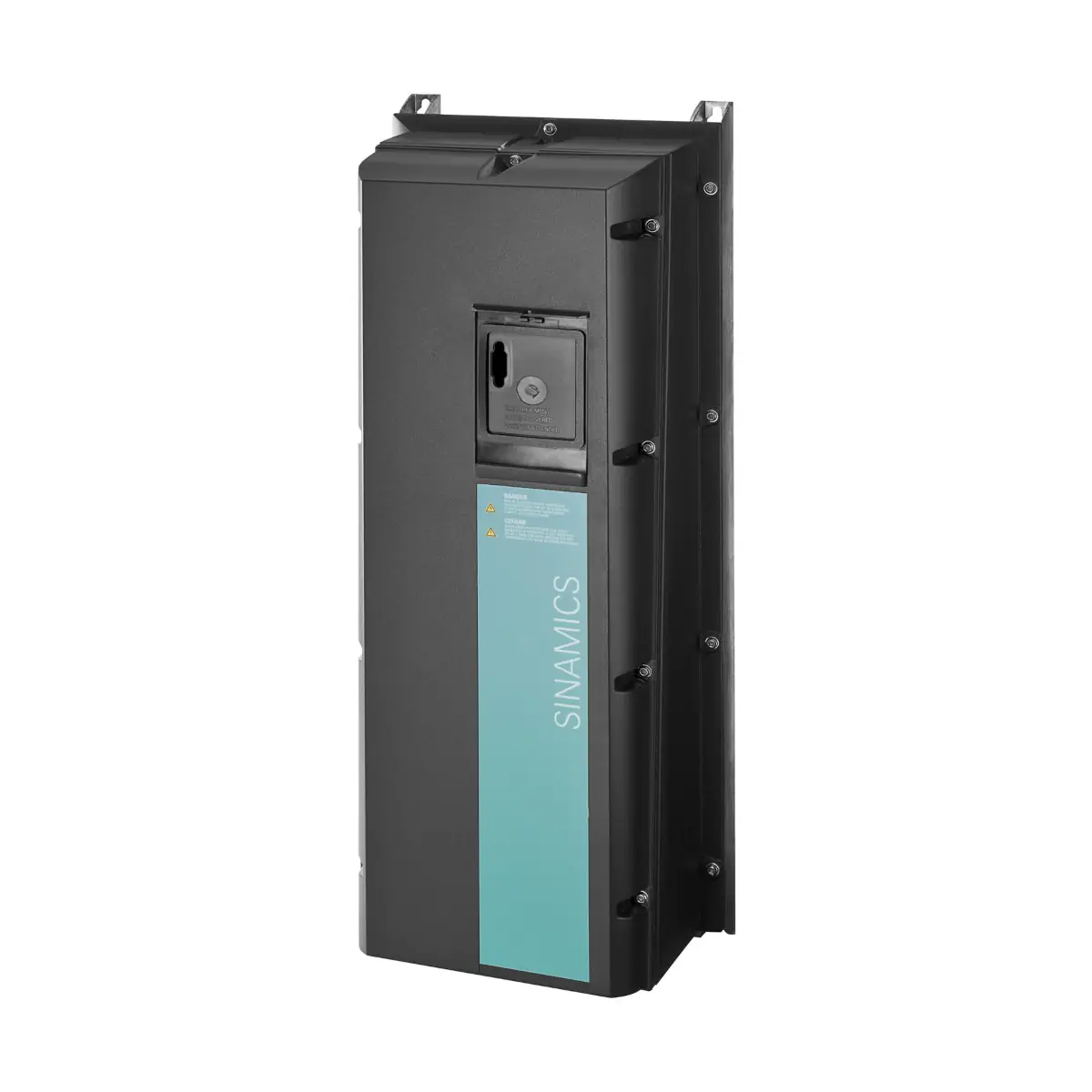

G120P-15/35B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 15,0 kW, IP55

G120P-15/35B to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do pomp i wentylatorów w aplikacjach budynkowych, przeznaczony do zasilania 3× 380…480 V AC. Opisywana wersja to wykonanie IP55 / UL Type 12 z filtrem EMC klasy B (C1), o mocy 15 kW i prądzie wyjściowym 32 A. Urządzenie ma budowę modułową i jest dostarczane jako zestaw z jednostką sterującą CU230P-2 BT oraz modułem mocy PM230 (panel operatorski lub pokrywa maskująca nie są dołączane i wymagają zamówienia osobno).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-15/35B
• Nr zam. (MLFB): 6SL3200-6AM23-2BH0
• Przeznaczenie: energooszczędne sterowanie pompami i wentylatorami w systemach budynkowych
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc: 15 kW
• Prąd wyjściowy: 32 A
• Skuteczność (η): 0.97
• Stopień ochrony: IP55 / UL Type 12
• Filtr EMC: klasa B (C1)
• Interfejs komunikacyjny (standard w CU230P-2 BT): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1
• Wbudowane regulatory: 4 × PID
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – możliwość włączenia napędu w trakcie pracy silnika.
• Tryb ECO – automatyczne dostosowanie prądu silnika do obciążenia w celu oszczędzania energii.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie wg ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet w przypadku występowania stanów alarmowych.
• Regulacja wielostrefowa:
  • regulacja strefowa ciśnienia lub temperatury z zastosowaniem do 3 czujników, albo
  • regulacja dwóch niezależnych stref (po jednym czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe – 3 swobodnie programowalne harmonogramy.
• Zegar czasu rzeczywistego – sterowanie procesami zależnymi od czasu (np. obniżenie nocne).
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów funkcjonalnych.
• Monitorowanie temperatury silnika – z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i diagnostyka: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie – funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A oraz 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA,
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000,
  • 1 × Pt1000 / LG-Ni1000.
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Komunikacja (standard): RS485 (USS, Modbus RTU, BACnet MS/TP, P1)

Dane techniczne (wybrane)

• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz; zmiana ręczna skokiem 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy: 40 kA (dla IP55 w zakresach rozmiarów FSA–FSC)

Montaż i wymiary (IP55)

• Rozmiar obudowy: C
• Wymiary (mm): B = 230, H = 620
• Głębokość T1 (mm): 266 z IOP-2, 256 z pokrywą/BOP-2
• Głębokość T2 bez pokrywy (mm): 249
• Wymagane odstępy montażowe (mm): góra 125, dół 125, po bokach 0
• Instalacja: możliwy montaż poza szafą sterowniczą (np. na ścianie); montaż na zewnątrz jest niedozwolony.

Podsumowanie

Siemens SINAMICS G120P-15/35B to przemiennik częstotliwości 15 kW w wykonaniu IP55 / UL Type 12 z filtrem EMC klasy B (C1), zaprojektowany do niezawodnego i energooszczędnego sterowania pompami oraz wentylatorami. Standardowa jednostka CU230P-2 BT zapewnia komunikację RS485 (USS, Modbus RTU, BACnet MS/TP, P1), a zestaw funkcji aplikacyjnych (m.in. 4× PID, ECO, hibernacja, kaskada do 4 silników, ESM) ułatwia wdrożenie w nowoczesnych instalacjach HVAC i automatyce budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model G120P-15/35B jest przemiennikiem częstotliwości SINAMICS G120P do sterowania silnikiem indukcyjnym w instalacjach budynkowych, w wykonaniu IP55, z filtrem EMC klasy B (C1).
• Produkt spełnia wymagania oznakowania CE zgodnie z dokumentacją producenta oraz dyrektywami i normami wskazanymi dla serii, w tym dyrektywą niskonapięciową 2014/35/UE, dyrektywą EMC 2014/30/UE oraz RoHS 2011/65/UE.
• Urządzenie jest przeznaczone wyłącznie do montażu w instalacjach elektrycznych lub maszynach i do sterowania silnikiem indukcyjnym. Użycie niezgodne z przeznaczeniem, modyfikacje urządzenia oraz stosowanie niezalecanych części lub akcesoriów są zabronione.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i usuwanie usterek mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel posiadający uprawnienia do pracy przy urządzeniach elektrycznych.
• Urządzenie pracuje z niebezpiecznym napięciem. Dotknięcie części pod napięciem może spowodować porażenie prądem, ciężkie obrażenia lub śmierć.
• Nawet po odłączeniu zasilania zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem. Przed otwarciem urządzenia należy odłączyć zasilanie i odczekać co najmniej 5 minut.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodem fazowym i ochronnym, odłączyć wszystkie niebezpieczne źródła energii oraz zabezpieczyć instalację przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach metalowych.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli w instalacji zastosowano RCD lub RCM do ochrony przed dotykiem bezpośrednim lub pośrednim, po stronie zasilania należy stosować wyłącznie urządzenia typu B o wysokiej odporności.
• Do wszystkich połączeń i zacisków modułów elektroniki należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie wolno otwierać złączy wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką czynność. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny oraz ciężkie obrażenia.
• Po załączeniu przemiennika silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia parametrów umożliwiają automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Podczas uruchamiania i pracy należy uwzględnić ryzyko niekontrolowanego ruchu maszyny. Przed włączeniem należy upewnić się, że w strefie niebezpiecznej nie przebywają osoby, a luźne elementy i obciążenia wiszące zostały zabezpieczone.
• Urządzenie nie może być stosowane jako element funkcji zatrzymania awaryjnego.
• Produkt nie jest dopuszczony do pracy w atmosferach potencjalnie wybuchowych. Nie wolno instalować ani eksploatować urządzenia w strefach zagrożonych wybuchem.
• W przypadku urządzeń bez dodatkowej obudowy należy zapewnić montaż w sposób ograniczający ryzyko rozprzestrzeniania ognia i dymu zgodnie z wymaganiami producenta.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od przemiennika.
• Nie używać telefonów komórkowych ani urządzeń radiowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż około 2 m od urządzenia, ponieważ może to powodować zakłócenia pracy i niebezpieczne zachowanie maszyny.
• Model G120P-15/35B jest wykonaniem IP55 do montażu naściennego. Nie wolno instalować urządzenia na zewnątrz budynku ani w miejscach, w których mogą występować kondensacja, zraszanie lub oblodzenie.
• Urządzenie należy instalować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura pracy 0…60°C z obniżeniem mocy, wilgotność względna poniżej 95% bez kondensacji oraz wysokość do 2000 m n.p.m. bez przekroczenia warunków dopuszczalnych.
• Dla zachowania zdolności chłodzenia urządzenie IP55 w rozmiarach FSA do FSC należy montować bezpośrednio na płaskiej ścianie; jeżeli nie jest to możliwe, należy zastosować dodatkową płytę prowadzenia powietrza przewidzianą przez producenta.
• Urządzenie należy montować na niemalowanej metalowej powierzchni, aby spełnić wymagania kompatybilności elektromagnetycznej (EMC).
• Należy zachować wymagane odstępy wentylacyjne. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia żywotności i uszkodzenia urządzenia.
• Przy podłączaniu przewodów zasilających i silnikowych należy stosować się do wymagań EMC, w tym do prawidłowego prowadzenia i ekranowania przewodów. Niepodłączone ekrany kabli mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Dla wykonania z filtrem klasy B należy stosować przewody i sposób montażu zgodne z wymaganiami EMC producenta. Dla spełnienia wymagań EMC należy przestrzegać dopuszczalnych długości kabli i zasad montażu ekranów.
• Urządzenie należy chronić przed wstrząsami, drganiami, polami elektromagnetycznymi, gazami korozyjnymi oraz zanieczyszczeniami przewodzącymi.
• Nie wolno używać uszkodzonego urządzenia. W czasie transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych w dokumentacji technicznej.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Przechowywanie, transport i montaż należy wykonywać z użyciem odpowiednich środków ochrony ESD i tylko na powierzchniach przewodzących lub antystatycznych.
• W trybie pożarowym / awaryjnym (ESM) funkcje ochronne urządzenia i instalacji są wyłączone. Tryb ten wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna, np. do oddymiania podczas ewakuacji budynku.
• Urządzenie wymaga okresowej kontroli stanu wentylatorów. Producent zaleca sprawdzenie i ewentualną wymianę wentylatorów po około 40 000 godzin pracy.
