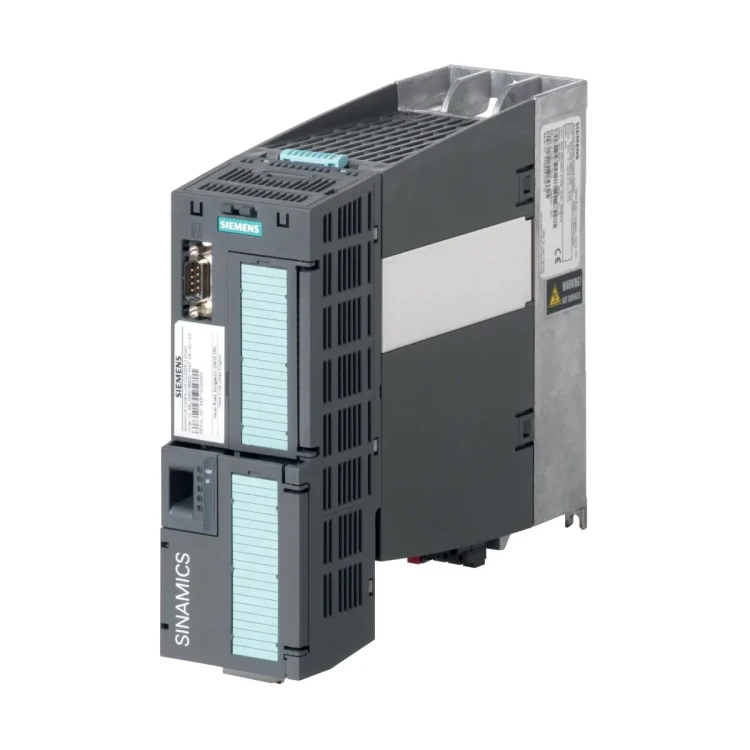

G120P-1.1/32B Przemiennik częstotliwości z filtrem EMC klasy B, 380..480 V, 1,10 kW, IP20

G120P-1.1/32B to przemiennik częstotliwości Siemens SINAMICS przeznaczony do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych (HVAC). Jest to wykonanie IP20 zasilane z sieci 3 AC 380…480 V, wyposażone w filtr EMC klasy B (C1). Przemiennik jest zbudowany modułowo jako zestaw: Control Unit CU230P-2 BT + Power Module PM230. Panel operatorski lub pokrywa maskująca nie są dołączane i należy je zamawiać oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-1.1/32B
• Nr zam. (MLFB): 6SL3200-6AE13-1BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w instalacjach budynkowych
• Moc: 1,1 kW
• Prąd wyjściowy: 3,1 A
• Skuteczność (η): 0,94
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• Filtr EMC: klasa B (C1)
• Interfejsy komunikacyjne (standard): RS485 z obsługą USS, Modbus/RTU, BACnet MS/TP oraz P1
• Regulatory: wbudowane 4 regulatory PID
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)

Zastosowanie

G120P-1.1/32B jest przeznaczony do regulacji prędkości napędów w systemach budynkowych, w szczególności:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu
• Lotny start (włączenie napędu w trakcie pracy silnika)
• Tryb ECO – automatyczne dopasowanie prądu silnika do aktualnego obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii
• Tryb pożarowy Essential Service Mode (ESM) – praca napędu mimo stanów alarmowych
• Regulacja wielostrefowa (regulacja strefowa z użyciem do 3 czujników lub 2 niezależne strefy)
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej
• Programy czasowe (3 niezależne tygodniowe programy) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów
• Monitorowanie temperatury silnika (m.in. PTC, KTY) oraz funkcje ochronne, m.in. przeciwzwarciowe, monitorowanie momentu i ochrona przed przepięciami (Vdc_max controller)
• Hamowanie z wykorzystaniem obwodu pośredniego DC

Komunikacja i we/wy (CU230P-2 BT)

• Komunikacja (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI (w tym: 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA; wejścia z obsługą Pt1000/LG-Ni1000 oraz 0/4…20 mA)
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC) oraz 1 × PSU-in (24 V DC)
• Wejścia dla czujników temperatury: 2 wejścia dla LG-Ni1000/Pt1000

Dane techniczne (kluczowe)

• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Nominalny prąd zwarciowy (IP20): 65 kA
• EMC (EN 61800-3:2004): z ekranowanym kablem do 25 m, kategoria C1 (dla filtra klasy B), spełnia klasę B wg EN 55011 dla zakłóceń przewodzonych

Montaż i uruchomienie

• Wersja IP20: przeznaczona do montażu w szafie sterowniczej.
• Uruchomienie: wsparcie kreatorami aplikacyjnymi w panelu IOP-2 (opcjonalnie) oraz narzędziem STARTER (licencja użytkownika dołączona do każdego przemiennika G120P).
• Obsługa parametrów: możliwość zapisu i kopiowania parametrów uruchomieniowych na kartach SINAMICS Micro Memory Card (MMC).

Podsumowanie

Siemens SINAMICS G120P-1.1/32B to przemiennik częstotliwości 1,1 kW (IP20) z filtrem EMC klasy B (C1), zoptymalizowany do pracy z pompami i wentylatorami. Dzięki wbudowanym funkcjom energetycznym (m.in. ECO, hibernacja), rozbudowanej automatyce (4 × PID, harmonogramy tygodniowe, bloki logiczne) oraz komunikacji RS485 z obsługą Modbus/RTU i BACnet MS/TP, stanowi kompletne rozwiązanie do nowoczesnych instalacji HVAC w budynkach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do przemienników częstotliwości SINAMICS G120P przeznaczonych do sterowania silnikami indukcyjnymi w aplikacjach pomp i wentylatorów. Dla modelu G120P-1.1/32B: moc 1,1 kW, wykonanie IP20, z filtrem EMC klasy B.
• Posiada oznaczenie CE. Dokumentacja wskazuje zgodność m.in. z dyrektywą niskonapięciową 2014/35/UE, dyrektywą EMC 2014/30/UE oraz dyrektywą RoHS 2011/65/UE.
• Urządzenie elektryczne do zasilania 3 x 380 ... 480 V AC, 47 ... 63 Hz. Montaż, podłączenie, uruchomienie, diagnostyka i serwis mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel zgodnie z dokumentacją producenta.
• Nie używać urządzenia do zastosowań innych niż przewidziane przez producenta. Nie wolno modyfikować urządzenia ani stosować części zamiennych i akcesoriów innych niż zalecane przez producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / urządzenia STOP awaryjnego.
• Model G120P-1.1/32B w wykonaniu IP20 jest przeznaczony wyłącznie do montażu w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi. Urządzenia IP20 należy chronić przed zanieczyszczeniami przewodzącymi.
• Urządzenie należy instalować wyłącznie w miejscach spełniających wymagane warunki środowiskowe. Nie instalować w miejscach narażonych na wstrząsy, drgania, silne pola elektromagnetyczne, gazy korozyjne, kondensację, rozbryzgi wody lub oblodzenie.
• Nie wolno instalować ani eksploatować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może powstać atmosfera wybuchowa.
• Przed otwarciem urządzenia, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem także po odłączeniu zasilania.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi a przewodem ochronnym, odłączyć i zabezpieczyć wszystkie źródła energii przed ponownym załączeniem oraz upewnić się, że silnik nie może się poruszyć.
• Urządzenie musi być prawidłowo uziemione i podłączone do przewodu ochronnego zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe uziemienie może spowodować porażenie prądem.
• Jeżeli po stronie zasilania stosowane są wyłączniki różnicowoprądowe (RCD) lub monitory prądu różnicowego (RCM), muszą to być urządzenia typu B o podwyższonej odporności, ponieważ przemiennik może powodować prąd stały w przewodzie PE.
• Do obwodów elektroniki wolno stosować wyłącznie zasilacze zapewniające napięcia SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny, ciężkie obrażenia lub śmierć.
• Należy podłączyć ekrany przewodów oraz nieużywane żyły kabli mocy do uziemionego potencjału obudowy przynajmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Dla zachowania zgodności EMC model G120P-1.1/32B z filtrem klasy B należy instalować zgodnie z zasadami EMC, stosując przewody ekranowane odpowiednio do aplikacji i prowadząc osobno przewody mocy oraz przewody sygnałowe.
• Nieprawidłowe parametryzowanie może spowodować niebezpieczne działanie maszyny. Ustawienia parametrów należy zabezpieczyć przed nieuprawnioną zmianą, a ewentualne zagrożenia eliminować dodatkowymi środkami bezpieczeństwa instalacji.
• Napęd może uruchomić silnik samoczynnie po zaniku i powrocie zasilania lub po usunięciu i skasowaniu błędu, jeśli aktywne są odpowiednie funkcje restartu automatycznego. Podczas eksploatacji i serwisu należy uwzględnić możliwość nieoczekiwanego rozruchu lub ruchu elementów mechanicznych.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędzanego układu. Przed włączeniem należy upewnić się, że w strefie niebezpiecznej nie przebywają ludzie, a luźne części oraz obciążenia zostały odpowiednio zabezpieczone.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Należy wyłączyć telefony komórkowe i urządzenia radiowe o mocy nadawczej powyżej 1 W w bezpośrednim sąsiedztwie urządzenia (około 2 m), ponieważ mogą powodować zakłócenia pracy i niebezpieczne reakcje maszyny.
• Należy zapewnić wymagane odstępy wentylacyjne i prawidłowy przepływ powietrza. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru, skrócenia żywotności urządzenia i przestojów instalacji.
• Temperatura pracy urządzenia wynosi od 0 °C do 60 °C przy obniżaniu parametrów, wilgotność względna poniżej 95% bez kondensacji. Dopuszczalna temperatura otoczenia bez obniżania mocy zależy od warunków pracy i elementów systemu zgodnie z dokumentacją producenta.
• Obsługa komponentów elektronicznych wymaga ochrony przed wyładowaniami elektrostatycznymi (ESD). Przechowywać, transportować i montować urządzenie wyłącznie z zachowaniem zasad ochrony ESD.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest używany, funkcje ochrony urządzenia i urządzeń współpracujących mogą być wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie wymaga okresowej kontroli stanu wentylatorów. Średnia trwałość wentylatorów wynosi około 40 000 godzin pracy; w razie potrzeby należy je wymienić zgodnie z dokumentacją serwisową producenta.
