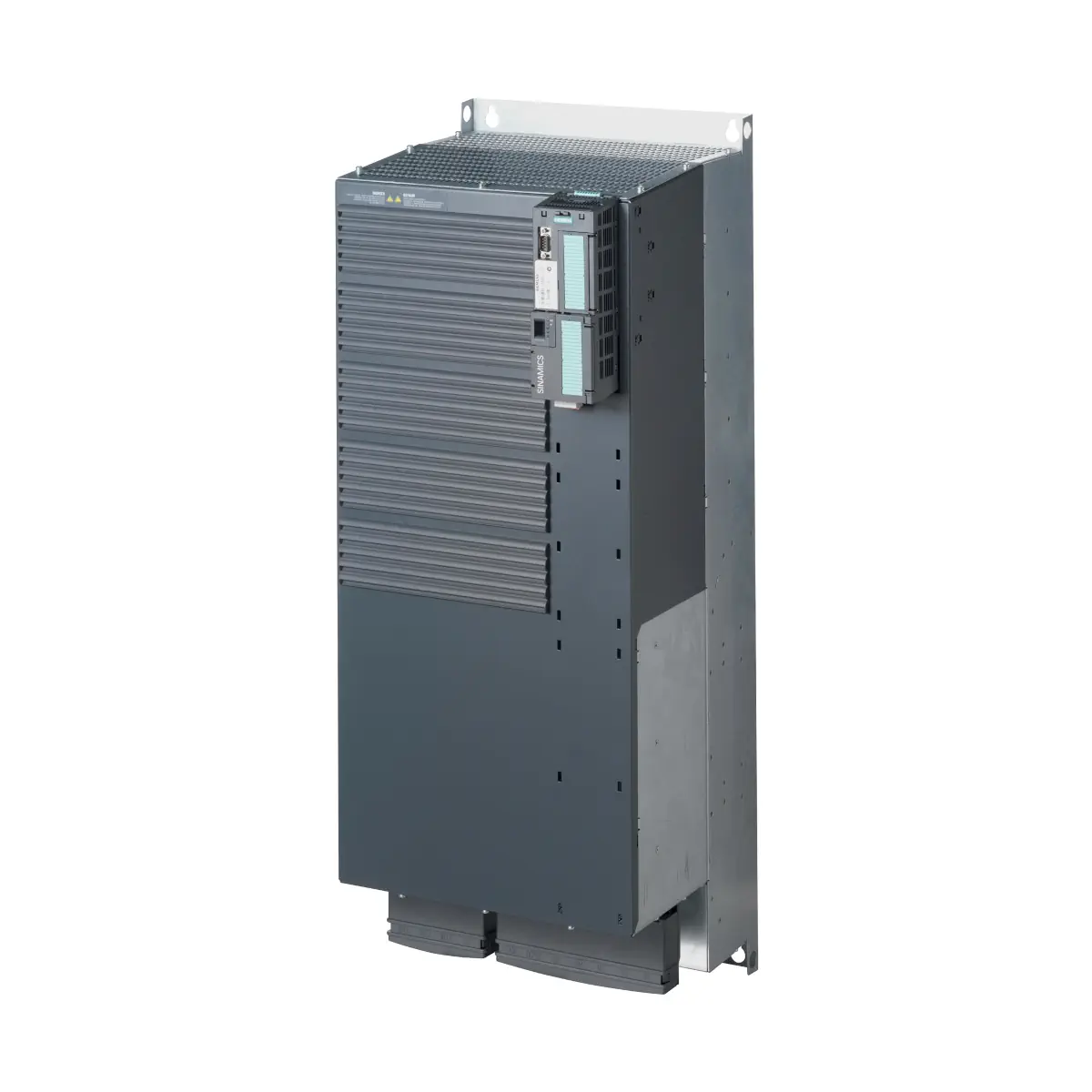

G120P-75/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 75,0 kW, IP20

G120P-75/32B to przemiennik częstotliwości SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych (HVAC). Wariant ten jest przeznaczony do pracy z zasilaniem 3 AC 380…480 V i oferuje moc 75 kW oraz prąd wyjściowy 145 A. Wersja IP20 jest przeznaczona do montażu w szafie sterowniczej i współpracuje z zewnętrznym filtrem EMC klasy B (C1). Przemiennik ma budowę modułową i stanowi zestaw złożony z Control Unit CU230P-2 BT oraz Power Module PM230; panel operatorski lub pokrywa maskująca nie są dołączane i należy je zamówić oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model (typ): G120P-75/32B
• Nr zam. MLFB: 6SL3200-6AE31-4BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w systemach budynkowych
• Moc: 75 kW
• Prąd wyjściowy: 145 A
• Sprawność (η): 0,97
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• EMC: zewnętrzny filtr EMC klasy B (C1)
• Wbudowane regulatory: 4 regulatory PID
• Komunikacja (standard): port RS485 z protokołami USS, Modbus RTU, BACnet MS/TP, P1
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami (np. poziomu).

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub po wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowywaniu prądu silnika do obciążenia (dla aplikacji ze stałą lub wolnozmienną wartością zadaną).
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• Tryb pożarowy – Essential Service Mode (ESM).
• Regulacja wielostrefowa – regulacja strefowa ciśnienia/temperatury (do 3 czujników) lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe (x 3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne – do tworzenia prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje ochronne: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (Control Unit CU230P-2 BT)

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 x Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 x KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC)
• Interfejs komunikacyjny (standard): RS485 (USS, Modbus RTU, BACnet MS/TP, P1)
• Opcjonalne jednostki sterujące: PROFIBUS DP, CANopen, PROFINET IO

Efektywność energetyczna i EMC

• Wbudowane funkcje oszczędzania energii (m.in. ECO, hibernacja, sterowanie PID).
• Ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 bez potrzeby dodatkowych filtrów zewnętrznych (Rsce ≥ 250).
• EMC (EN 61800-3): przy zastosowaniu ekranowanego kabla do 25 m, kategoria C1 (dla zakłóceń przewodzonych spełnia klasę B wg EN 55011).

Dane techniczne

• Moc: 75 kW
• Prąd wyjściowy: 145 A
• Sprawność (η): 0,97
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy; zależnie od warunków)
• Maks. wysokość pracy: do 2000 m n.p.m.
• Nominalny prąd zwarciowy: IP20 (FSA–FSF): 65 kA

Montaż i uruchomienie

• Wersja IP20: do montażu w szafie sterowniczej.
• Konfiguracja i uruchomienie mogą być realizowane z użyciem kreatorów (IOP-2) oraz oprogramowania STARTER (licencja użytkownika dołączona do każdego przemiennika G120P).
• Możliwość zapisu i kopiowania parametrów uruchomieniowych z użyciem kart MMC.

Podsumowanie

Siemens SINAMICS G120P-75/32B (MLFB 6SL3200-6AE31-4BH0) to wydajny przemiennik częstotliwości 75 kW / 145 A dla aplikacji pompowych i wentylatorowych w HVAC. Łączy rozbudowane funkcje procesowe (m.in. 4 x PID, ECO, hibernacja, kaskadowanie silników, ESM) z szeroką komunikacją RS485 (USS/Modbus RTU/BACnet MS/TP/P1) i modułową budową CU230P-2 BT + PM230, co ułatwia serwis oraz integrację z automatyką budynkową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE. Produkt spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, dyrektywy EMC 2014/30/UE oraz dyrektywy RoHS 2011/65/UE.
• Przemiennik częstotliwości przeznaczony wyłącznie do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach, zgodnie z dokumentacją producenta.
• Model G120P-75/32B jest urządzeniem IP20 do montażu w zamkniętej szafie sterowniczej lub obudowie ochronnej z zamkniętymi osłonami i zastosowanymi wszystkimi wymaganymi zabezpieczeniami. Nie jest przeznaczony do montażu na zewnątrz.
• Montaż, podłączenie, uruchomienie, konserwacja i diagnostyka wyłącznie przez wykwalifikowany personel posiadający uprawnienia do prac przy urządzeniach elektrycznych.
• Urządzenie elektryczne zasilane napięciem 3 x 380...480 V AC. Przed otwarciem obudowy, montażem, podłączeniem lub serwisem należy odłączyć zasilanie i odczekać co najmniej 5 minut do rozładowania kondensatorów.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między fazami oraz między przewodem fazowym a przewodem ochronnym, odłączyć wszystkie niebezpieczne źródła energii i zabezpieczyć je przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach.
• W przypadku stosowania wyłączników różnicowoprądowych lub monitorów prądu różnicowego po stronie zasilania należy stosować urządzenia typu B o wysokiej odporności, zgodnie z dokumentacją producenta.
• Nie otwierać złączy wtykowych podczas pracy pod napięciem, o ile dokumentacja producenta wyraźnie nie dopuszcza takiej czynności.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać granicznych wartości podanych w dokumentacji technicznej.
• Urządzenie należy montować wyłącznie w pozycji pionowej, z zachowaniem wymaganych odstępów wentylacyjnych i zapewnieniem właściwego przepływu powietrza.
• Dla wersji IP20 należy zapewnić ochronę przed zanieczyszczeniami przewodzącymi, np. przez montaż w szafie o odpowiednim stopniu ochrony.
• Nie instalować ani nie eksploatować urządzenia w atmosferze potencjalnie wybuchowej, w miejscach narażonych na kondensację, oblodzenie, zraszanie, gazy korozyjne, silne drgania, wstrząsy lub niedopuszczalne pola elektromagnetyczne.
• Urządzenie nie może być używane jako wyłącznik awaryjny / urządzenie E-STOP.
• Po załączeniu przemiennika silnik może uruchomić się nieoczekiwanie. Niektóre nastawy umożliwiają automatyczny restart po zaniku zasilania lub po usunięciu błędu. Przed pracami serwisowymi należy uniemożliwić ruch silnika i maszyny.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed załączeniem należy upewnić się, że w strefie niebezpiecznej nie znajdują się osoby, a luźne elementy zostały zabezpieczone.
• Urządzenie wytwarza pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować co najmniej 2 m odstępu od pracującego urządzenia.
• Wszelkie parametry bezpieczeństwa i funkcje ochronne całego układu muszą zostać zweryfikowane podczas oceny ryzyka maszyny lub instalacji. Nieprawidłowa parametryzacja może doprowadzić do niebezpiecznej pracy układu.
• Należy stosować wyłącznie zasilacze SELV lub PELV dla połączeń i zacisków modułów elektronicznych.
• Ekrany kabli oraz nieużywane żyły przewodów mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Okablowanie należy prowadzić zgodnie z zasadami EMC i dokumentacją producenta.
• W przypadku kabli ekranowanych ekrany należy łączyć możliwie dużą powierzchnią z płytą montażową lub odpowiednimi elementami ekranującymi. Przewody silnikowe i zasilające należy prowadzić oddzielnie od przewodów sygnałowych i danych.
• Dla zachowania zgodności EMC należy stosować dopuszczalne długości i typy kabli przewidziane dla modelu G120P-75/32B (IP20, filtr klasy B) zgodnie z dokumentacją producenta.
• Tryb pożarowy / awaryjny ESM wyłącza funkcje ochrony urządzenia i wyposażenia. Może to prowadzić do uszkodzenia przemiennika lub instalacji; funkcję tę wolno aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, magazynowania i montażu należy stosować zasady ochrony ESD.
• Urządzenie zawiera elementy wymagające okresowej kontroli. Wentylatory należy sprawdzać okresowo; ich typowa żywotność wynosi około 40 000 godzin pracy i w razie potrzeby należy je wymienić.
