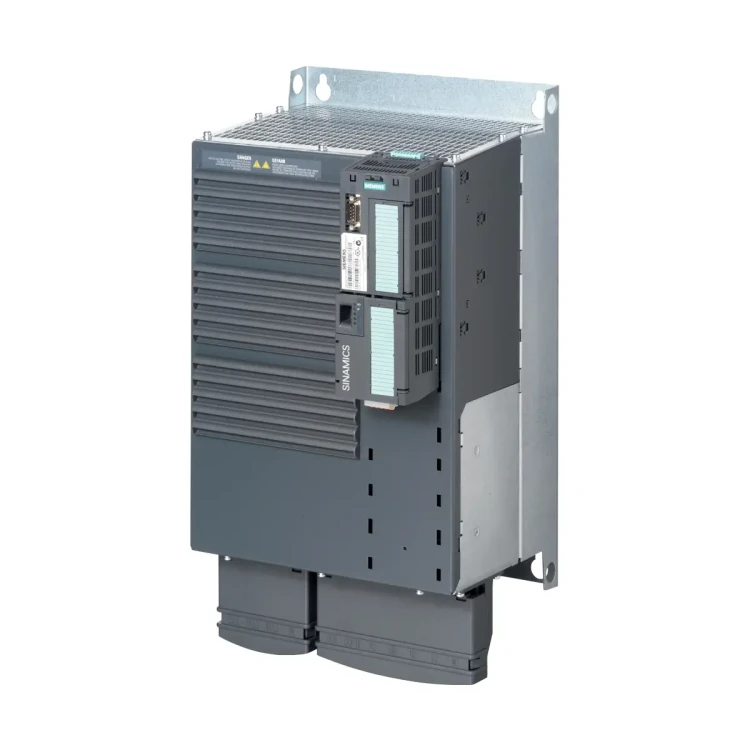

G120P-22/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 22,0 kW, IP20

G120P-22/32B to przemiennik częstotliwości SINAMICS G120P firmy Siemens, dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Wariant IP20 przeznaczony jest do montażu w szafie sterowniczej, a wersja 32B oznacza wykonanie z filtrem EMC klasy B (C1). Model zapewnia moc 22 kW przy zasilaniu 3 AC 380…480 V i oferuje funkcje typowe dla aplikacji HVAC, takie jak tryb ECO, hibernacja oraz wbudowane regulatory PID.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model / typ: G120P-22/32B
• Nr zam. (MLFB): 6SL3200-6AE24-5BH0
• Zastosowanie: pompy i wentylatory w systemach budynkowych (HVAC)
• Moc: 22 kW
• Prąd wyjściowy: 45 A
• Skuteczność η: 0.98
• Stopień ochrony: IP20
• Rozmiar obudowy: D
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Filtr EMC: klasa B (C1) – wariant „32B”
• Wbudowane regulatory PID: 4
• Komunikacja (standard): RS485 (USS), Modbus/RTU, BACnet MS/TP, P1
• Komunikacja (opcjonalnie): PROFIBUS DP, CANopen, PROFINET IO
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

G120P-22/32B przeznaczony jest do regulacji prędkości napędów w aplikacjach pompownych i wentylatorowych, w szczególności w systemach HVAC, m.in.:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu
• Lotny start – włączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowanie prądu silnika do obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza
• Tryb pożarowy Essential Service Mode (ESM) – praca napędu nawet w przypadku stanów alarmowych
• Regulacja wielostrefowa – regulacja strefowa z użyciem do 3 czujników lub 2 niezależne strefy (po 1 czujniku)
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Programy czasowe (x 3) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne
• Monitorowanie temperatury silnika (PTC, KTY) oraz: zabezpieczenie przeciwzwarciowe, monitorowanie momentu, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

We/wy i komunikacja

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Interfejsy komunikacyjne (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Interfejsy komunikacyjne (opcjonalnie): PROFIBUS DP, CANopen, PROFINET IO

Dane techniczne (kluczowe)

• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień zanieczyszczenia: 2
• Nominalny prąd zwarciowy: IP20 (FSA–FSF): 65 kA

Budowa zestawu i elementy zamawiane oddzielnie

• SINAMICS G120P jest zestawem składającym się z:
  • jednostki sterującej: Control Unit CU230P-2 BT (domyślna),
  • modułu mocy: Power Module PM230, dopasowanego do aplikacji pomp i wentylatorów.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie (BOP-2 / IOP-2 / pokrywa maskująca).

Podsumowanie

Siemens SINAMICS G120P-22/32B (MLFB 6SL3200-6AE24-5BH0) to przemiennik częstotliwości 22 kW, IP20, zoptymalizowany pod kątem aplikacji pompowych i wentylatorowych w HVAC. Oferuje bogawy zestaw funkcji oszczędzania energii i sterowania procesem (w tym 4 regulatory PID) oraz szerokie możliwości integracji z automatyką budynkową dzięki komunikacji RS485/USS, Modbus/RTU, BACnet MS/TP i P1 (z opcjami fieldbus).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do przemienników częstotliwości SINAMICS G120P i dla tej serii deklarowana jest zgodność z wymaganiami UE, w tym z dyrektywą niskonapięciową 2014/35/UE, dyrektywą EMC 2014/30/UE oraz dyrektywą RoHS 2011/65/UE.
• Model G120P-22/32B jest urządzeniem elektrycznym niskonapięciowym do sterowania silnikiem indukcyjnym, przeznaczonym do instalacji elektrycznych lub maszyn. Zasilanie: 3 x 380…480 V AC, 47…63 Hz.
• Montaż, podłączenie, uruchomienie, diagnostykę, konserwację i usuwanie usterek może wykonywać wyłącznie wykwalifikowany personel elektryczny, przeszkolony w zakresie pracy z urządzeniami tego typu.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem. Nie wolno modyfikować produktu ani stosować części zamiennych i akcesoriów innych niż zalecane przez producenta.
• Nie używać urządzenia jako wyłącznika awaryjnego / elementu funkcji Emergency Stop.
• Nie instalować ani nie użytkować urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może wystąpić atmosfera wybuchowa.
• Model G120P-22/32B jest wykonaniem IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi. Urządzenie należy chronić przed zanieczyszczeniami przewodzącymi; dokumentacja zaleca montaż w szafie o stopniu ochrony co najmniej IP54 / NEMA 12, jeśli miejsce instalacji tego wymaga.
• Urządzenie należy montować pionowo oraz zapewnić wymagane odstępy wentylacyjne i prawidłowy przepływ powietrza. Niewystarczająca wentylacja może spowodować przegrzanie, pożar, skrócenie trwałości i uszkodzenie urządzenia.
• Przed otwarciem urządzenia, montażem, podłączeniem, serwisem lub odłączaniem złączy należy bezwzględnie odłączyć zasilanie, zabezpieczyć je przed ponownym załączeniem i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Nawet po odłączeniu od sieci zaciski zasilania, silnika oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem. Przed rozpoczęciem prac należy potwierdzić brak napięcia między fazami oraz między fazą a przewodem ochronnym.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką czynność. Otwieranie złączy pod napięciem grozi łukiem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować pojawienie się niebezpiecznych napięć na dostępnych częściach metalowych.
• Jeżeli w instalacji stosowane są wyłączniki lub monitory prądu różnicowego (RCD/RCM), po stronie zasilania przemiennika należy stosować urządzenia typu B o podwyższonej odporności, ponieważ przemiennik może powodować składową stałą prądu w przewodzie PE.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Przewody ekranowane, ekrany kabli i nieużywane żyły kabli mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Instalację należy wykonywać zgodnie z zasadami EMC: przewody zasilające i silnikowe prowadzić oddzielnie od przewodów sygnałowych i komunikacyjnych, a ekrany kabli łączyć możliwie dużą powierzchnią z metalową, dobrze przewodzącą płytą montażową lub odpowiednimi elementami ekranującymi.
• Dla zachowania zgodności EMC należy stosować wymagane typy kabli i nie przekraczać dopuszczalnych długości przewodów przewidzianych dla wykonania IP20 z filtrem klasy B.
• Urządzenie może powodować samoczynny rozruch silnika po usunięciu błędu lub po powrocie zasilania, jeżeli aktywne są odpowiednie funkcje, takie jak automatyczny restart lub flying restart. Przed pracami serwisowymi należy zabezpieczyć maszynę przed nieoczekiwanym uruchomieniem i ruchem części mechanicznych.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed załączeniem należy upewnić się, że w strefie niebezpiecznej nie przebywają ludzie, a luźne elementy zostały zabezpieczone.
• Urządzenie w czasie pracy wytwarza pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Nieprawidłowe lub nieautoryzowane zmiany parametrów mogą spowodować niebezpieczne działanie maszyny. Parametryzację należy zabezpieczyć przed nieuprawnionym dostępem i przewidzieć odpowiednie środki ochronne systemu.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…60°C z obniżeniem mocy, wilgotność względna poniżej 95% bez kondensacji, bez wstrząsów, silnych drgań, gazów korozyjnych, kondensacji, oblodzenia i bryzgów wody.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych w dokumentacji technicznej.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Przechowywanie, transport i montaż należy wykonywać wyłącznie z zachowaniem zasad ochrony ESD i przy użyciu odpowiednich opakowań oraz powierzchni roboczych.
• W trybie pożarowym / awaryjnym (ESM), jeśli zostanie aktywowany, funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
