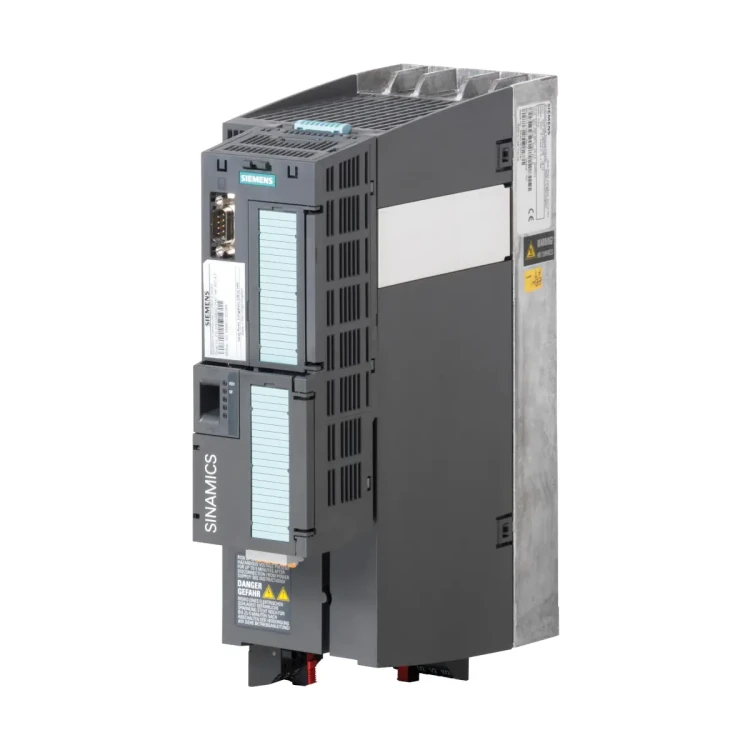

G120P-4/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 4,00 kW, IP20

G120P-4/32B to przemiennik częstotliwości Siemens SINAMICS dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Urządzenie pracuje z zasilaniem 3× 380…480 V AC i w tej wersji jest przeznaczone do montażu w szafie sterowniczej (IP20) oraz wyposażone w rozwiązanie EMC w klasie B (C1). Przemiennik jest zestawem (bundle) składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 dopasowanych do aplikacji pomp i wentylatorów.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-4/32B
• Nr zam. (MLFB): 6SL3200-6AE21-0BH0
• Zastosowanie: przemiennik częstotliwości do pomp i wentylatorów w instalacjach budynkowych
• Moc: 4 kW
• Prąd wyjściowy: 10.2 A
• Sprawność (η): 0.97
• Napięcie zasilania: 380…480 V, 3 AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• EMC: klasa B (C1)
• Regulatory PID: 4 wbudowane regulatory PID
• Komunikacja (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1
• Komunikacja (opcjonalnie): jednostka sterująca z PROFIBUS DP, CANopen lub PROFINET IO
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych dostosowujących wydajność do sygnałów zapotrzebowania.
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje zaprojektowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii poprzez automatyczne dostosowanie prądu silnika do aktualnego obciążenia.
• Kaskadowanie silników – możliwość sterowania do 4 silników w zależności od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet w przypadku występowania stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa ciśnienia lub temperatury (do 3 czujników) albo regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe – 3 swobodnie programowalne tygodniowe programy czasowe.
• Zegar czasu rzeczywistego – sterowanie procesami bazującymi na czasie (np. obniżenie nocne nastawy).
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów sterowania.
• Monitorowanie temperatury silnika – z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i diagnostyka: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania – hamowanie za pomocą obwodu pośredniego DC.

We/Wy i komunikacja (CU230P-2 BT)

• Port komunikacyjny (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1
• Wejścia/wyjścia:
  • 6 DI
  • 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
  • 4 AI (2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA; 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000; 1 × Pt1000 / LG-Ni1000)
  • 2 AO (0…10 V / 0…20 mA / 4…20 mA)
  • Wejście czujnika temperatury silnika: KTY / PTC / ThermoClick
  • 2 × PSU-out: 10 V DC, 24 V DC
  • 1 × PSU-in: 24 V DC
• Wejścia dla czujników temperatury: 2 wejścia dla LG-Ni1000 / Pt1000
• Wykonanie I/O: izolowane wejścia cyfrowe (zabezpieczone przed nadmiernym prądem) oraz izolowane wejścia analogowe ułatwiające projektowanie układów zgodnych z EMC

Budowa zestawu

• Skład: jednostka sterująca CU230P-2 BT + moduł mocy PM230.
• Panel operatorski / pokrywa: nie są dołączane do zestawu i należy je zamawiać oddzielnie (BOP-2, IOP-2 lub pokrywa maskująca).

Efektywność energetyczna i integracja

• Ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 bez potrzeby stosowania dodatkowych filtrów zewnętrznych (Rsce ≥ 250).
• Wbudowane funkcje oszczędzające energię (m.in. tryb ECO, hibernacja).
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1 i możliwość integracji przez Modbus lub USS.

Dane techniczne (wybrane)

• Moc: 4 kW
• Prąd wyjściowy: 10.2 A
• Zasilanie: 3 AC 380…480 V (±10%), 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna co 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Stopień ochrony: IP20

Podsumowanie

Siemens SINAMICS G120P-4/32B to przemiennik częstotliwości 4 kW do aplikacji pomp i wentylatorów, przeznaczony do montażu w szafie (IP20) i wyposażony w rozwiązanie EMC klasy B (C1). Wbudowane funkcje dedykowane HVAC (m.in. ECO, hibernacja, kaskadowanie silników, ESM) oraz standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i pozwalają zoptymalizować zużycie energii w instalacjach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-4/32B posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE dotyczących urządzeń elektrycznych, kompatybilności elektromagnetycznej oraz ograniczenia stosowania substancji niebezpiecznych.
• Przemiennik częstotliwości do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach. Użytkować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Wersja IP20 – urządzenie przeznaczone wyłącznie do montażu w zamkniętej szafie sterowniczej lub obudowie ochronnej, z zamkniętymi osłonami i zastosowanymi wszystkimi wymaganymi zabezpieczeniami.
• Montaż, podłączenie, uruchomienie, diagnostykę, serwis i konserwację może wykonywać wyłącznie wykwalifikowany personel elektryczny, przeszkolony w zakresie pracy z urządzeniami energoelektronicznymi.
• Urządzenie pracuje przy niebezpiecznych napięciach. Przed otwarciem obudowy, montażem, okablowaniem lub serwisem należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów, a następnie potwierdzić brak napięcia.
• Nie dotykać części pod napięciem. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem także po wyłączeniu urządzenia.
• Urządzenie musi być prawidłowo uziemione i podłączone do przewodu ochronnego zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie PE grozi porażeniem elektrycznym.
• Jeżeli w instalacji stosowane są wyłączniki lub monitory różnicowoprądowe, po stronie zasilania przemiennika należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie źródła napięcia SELV/PELV. Nieprawidłowe zasilanie obwodów sterujących może spowodować uszkodzenie urządzenia lub zagrożenie bezpieczeństwa.
• Nie otwierać połączeń wtykowych podczas pracy. Rozłączanie pod napięciem może spowodować łuk elektryczny, ciężkie obrażenia lub uszkodzenie urządzenia.
• Urządzenie należy montować wyłącznie pionowo, z zachowaniem wymaganych odstępów wentylacyjnych i zapewnieniem prawidłowego przepływu powietrza. Niewystarczająca wentylacja może doprowadzić do przegrzania, pożaru lub skrócenia żywotności urządzenia.
• Urządzenie należy instalować wyłącznie w środowisku zgodnym z danymi technicznymi producenta: bez kondensacji, oblodzenia, zraszania, nadmiernych drgań, silnych pól elektromagnetycznych, gazów korozyjnych oraz zanieczyszczeń przewodzących.
• Nie instalować ani nie eksploatować urządzenia na zewnątrz ani w strefach zagrożonych wybuchem. Produkt nie jest dopuszczony do pracy w atmosferach potencjalnie wybuchowych.
• Urządzenie nie może być używane jako element funkcji zatrzymania awaryjnego. Funkcje bezpieczeństwa instalacji i maszyny należy realizować niezależnie, zgodnie z obowiązującymi normami.
• Silnik może uruchomić się samoczynnie lub ponownie wystartować po zaniku i powrocie zasilania, po usunięciu błędu albo przy określonych ustawieniach parametrów. Przed rozpoczęciem prac upewnić się, że nie wystąpi nieoczekiwany ruch maszyny.
• Podczas uruchamiania i identyfikacji silnika mogą wystąpić niekontrolowane ruchy napędu. Przed załączeniem należy zabezpieczyć strefę niebezpieczną, upewnić się, że nikt nie przebywa w pobliżu maszyny, oraz opuścić zawieszone ładunki.
• Błędna parametryzacja może spowodować nieprawidłową pracę maszyny i zagrożenie dla ludzi oraz mienia. Parametry należy zabezpieczyć przed nieautoryzowaną zmianą, a po konfiguracji przeprowadzić test działania.
• W przypadku wersji G120P-4/32B z filtrem EMC klasy B należy wykonywać instalację zgodnie z wymaganiami EMC producenta, w tym stosować odpowiednie ekranowanie i prawidłowe podłączenie ekranów kabli. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe i zakłócenia pracy.
• Przewody silnikowe i sterownicze należy prowadzić zgodnie z zasadami EMC, oddzielnie od przewodów zasilających, z możliwie dużą powierzchnią styku ekranu do uziemionej obudowy lub płyty montażowej.
• Urządzenie wytwarza pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego przemiennika.
• Podczas transportu, magazynowania i montażu nie używać urządzenia uszkodzonego oraz nie przekraczać warunków środowiskowych określonych przez producenta.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Przechowywanie, transport i montaż wykonywać z zachowaniem zasad ochrony ESD.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest używany w danej aplikacji, funkcje ochrony urządzenia i napędu mogą być wyłączone. Tryb ten wolno aktywować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Wbudowane wentylatory wymagają kontroli eksploatacyjnej; producent zaleca ich sprawdzenie i w razie potrzeby wymianę po około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
