G120P-18.5/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 18,5 kW, IP20

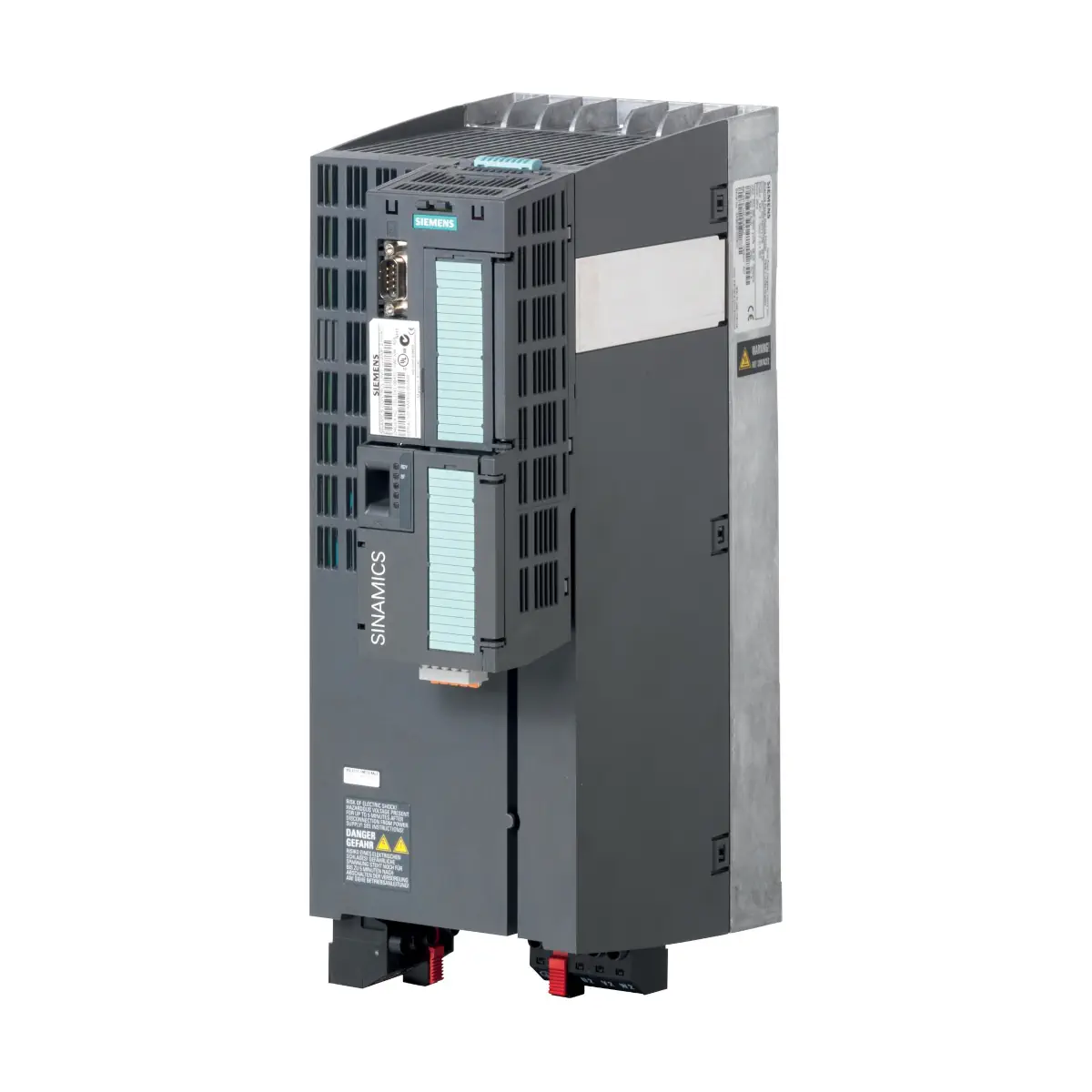

Siemens SINAMICS G120P-18.5/32B (nr zam. MLFB 6SL3200-6AE23-8BH0) to przemiennik częstotliwości dedykowany do energooszczędnego sterowania pompami i wentylatorami w systemach budynkowych. Jest to wykonanie do montażu w szafie sterowniczej (IP20) z zasilaniem 3× 380…480 V AC i funkcjami zaprojektowanymi pod aplikacje HVAC, m.in. z 4 regulatorami PID oraz komunikacją RS485 (USS, Modbus RTU, BACnet MS/TP, P1) w standardzie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-18.5/32B
• Nr zam. (MLFB): 6SL3200-6AE23-8BH0
• Przeznaczenie: sterowanie pompami i wentylatorami w systemach budynkowych
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• Moc: 18,5 kW
• Prąd wyjściowy: 38 A
• Skuteczność (η): 0,98
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Wbudowane regulatory: 4 × PID
• Komunikacja (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• EMC: wykonanie z filtrem EMC klasy B (C1)

Zastosowanie

G120P-18.5/32B jest przeznaczony do regulacji prędkości urządzeń o zmiennym przepływie, typowych dla automatyki budynkowej, w szczególności:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania),
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje i działanie

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii poprzez automatyczne dopasowanie prądu silnika do aktualnego obciążenia.
• Kaskadowanie silników – możliwość sterowania do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• Tryb pożarowy – Essential Service Mode (ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe – swobodnie programowalne (x 3).
• Zegar czasu rzeczywistego – sterowanie procesami bazującymi na czasie.
• Swobodnie programowalne bloki logiczne – tworzenie prostych programów sterowania.
• Monitorowanie temperatury silnika – z użyciem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja

Przemiennik wykorzystuje jednostkę sterującą CU230P-2 BT, która obsługuje komunikację RS485 z protokołami USS, Modbus RTU, BACnet MS/TP i P1 (standard). Dostępne są również opcjonalne wersje jednostki sterującej z: PROFIBUS DP, CANopen lub PROFINET IO.

• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 VDC, 24 VDC), 1 × PSU-in (24 VDC)
• Wejścia dla czujników temperatury: 2 wejścia LG-Ni1000/Pt1000

Budowa i kompletacja

• Konfiguracja G120P: zestaw składający się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230, dostosowany do aplikacji pomp i wentylatorów.
• Panel operatorski / pokrywa maskująca: nie są dołączane do zestawu i wymagają zamówienia oddzielnie.

Dane techniczne

• Moc: 18,5 kW
• Prąd wyjściowy: 38 A
• Skuteczność (η): 0,98
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Warunki pracy: wilgotność względna < 95% RH (bez kondensacji)
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Stopień ochrony: IP20

Integracja z automatyką budynkową

G120P-18.5/32B jest kompatybilny z systemem Desigo od wersji 4.1 i może być integrowany za pośrednictwem Modbus lub USS.

Podsumowanie

Siemens SINAMICS G120P-18.5/32B to przemiennik częstotliwości 18,5 kW do zastosowań pomp i wentylatorów w HVAC, w wykonaniu IP20 do montażu w szafie. Oferuje rozbudowane funkcje aplikacyjne (w tym 4 × PID, ECO, hibernację, kaskadę silników i tryb pożarowy ESM) oraz komunikację RS485 z protokołami typowymi dla systemów budynkowych, co ułatwia integrację i optymalizację zużycia energii.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt Siemens SINAMICS G120P-18.5/32B jest przemiennikiem częstotliwości do sterowania silnikiem indukcyjnym, przeznaczonym do instalacji elektrycznych lub maszyn, zgodnie z dokumentacją producenta.
• Posiada zgodność z wymaganiami dyrektywy niskonapięciowej UE 2014/35/EU, dyrektywy EMC 2014/30/EU oraz dyrektywy RoHS 2011/65/EU, zgodnie z dokumentacją serii G120P.
• Urządzenie elektryczne niskonapięciowe zasilane 3 x 380...480 V AC. Montaż, podłączenie, uruchomienie, diagnostykę i serwis może wykonywać wyłącznie wykwalifikowany personel.
• Przed rozpoczęciem montażu, okablowania, otwarciem osłon lub prac serwisowych należy odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów. Przed dotknięciem zacisków należy potwierdzić brak napięcia między fazami oraz między fazą i przewodem ochronnym.
• Nie dotykać części będących pod napięciem. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem także po wyłączeniu urządzenia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować porażenie prądem.
• W przypadku stosowania wyłączników lub monitorów różnicowoprądowych po stronie zasilania należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką czynność. Otwieranie połączeń pod napięciem grozi łukiem elektrycznym i ciężkimi obrażeniami.
• Model G120P-18.5/32B jest wykonaniem IP20 i może pracować wyłącznie w zamkniętej obudowie lub w szafie sterowniczej z zamkniętymi osłonami ochronnymi. Urządzenie należy chronić przed przewodzącymi zanieczyszczeniami.
• Urządzenie należy montować wyłącznie pionowo, z zachowaniem wymaganych odstępów wentylacyjnych oraz warunków otoczenia określonych przez producenta. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru lub skrócenia żywotności urządzenia.
• Nie instalować i nie użytkować urządzenia w atmosferach potencjalnie wybuchowych.
• Nie używać urządzenia jako wyłącznika awaryjnego E-STOP.
• Po włączeniu napędu silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu. Przed uruchomieniem należy zabezpieczyć strefę niebezpieczną i uniemożliwić niekontrolowany ruch maszyny.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed włączeniem należy upewnić się, że w strefie zagrożenia nie znajdują się osoby, a luźne elementy zostały zabezpieczone.
• Błędna parametryzacja może spowodować nieprawidłową pracę maszyny i stworzyć zagrożenie dla ludzi oraz mienia. Ustawienia parametrów należy zabezpieczyć przed nieautoryzowaną zmianą.
• Urządzenie generuje pola elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• Przewody mocy i sygnałowe należy prowadzić zgodnie z zasadami EMC. Ekrany kabli oraz nieużywane żyły przewodów mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony.
• Dla zachowania zgodności EMC należy stosować odpowiednie długości i typy przewodów. Dla modelu G120P-18.5/32B (IP20, filtr klasy B/C1) przewidziano stosowanie ekranowanego kabla silnikowego; maksymalna długość przewodu zależy od konfiguracji instalacji zgodnie z dokumentacją producenta.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych warunków środowiskowych określonych przez producenta.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i montaż elementów elektronicznych należy wykonywać z zachowaniem zasad ochrony ESD.
• W trybie pożarowym lub awaryjnym (ESM) funkcje ochronne urządzenia i instalacji są wyłączane. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Zalecana jest okresowa kontrola stanu wentylatorów i układu chłodzenia. Średnia trwałość wentylatorów wynosi około 40 000 godzin; zużyte lub uszkodzone elementy należy wymieniać zgodnie z dokumentacją producenta.
