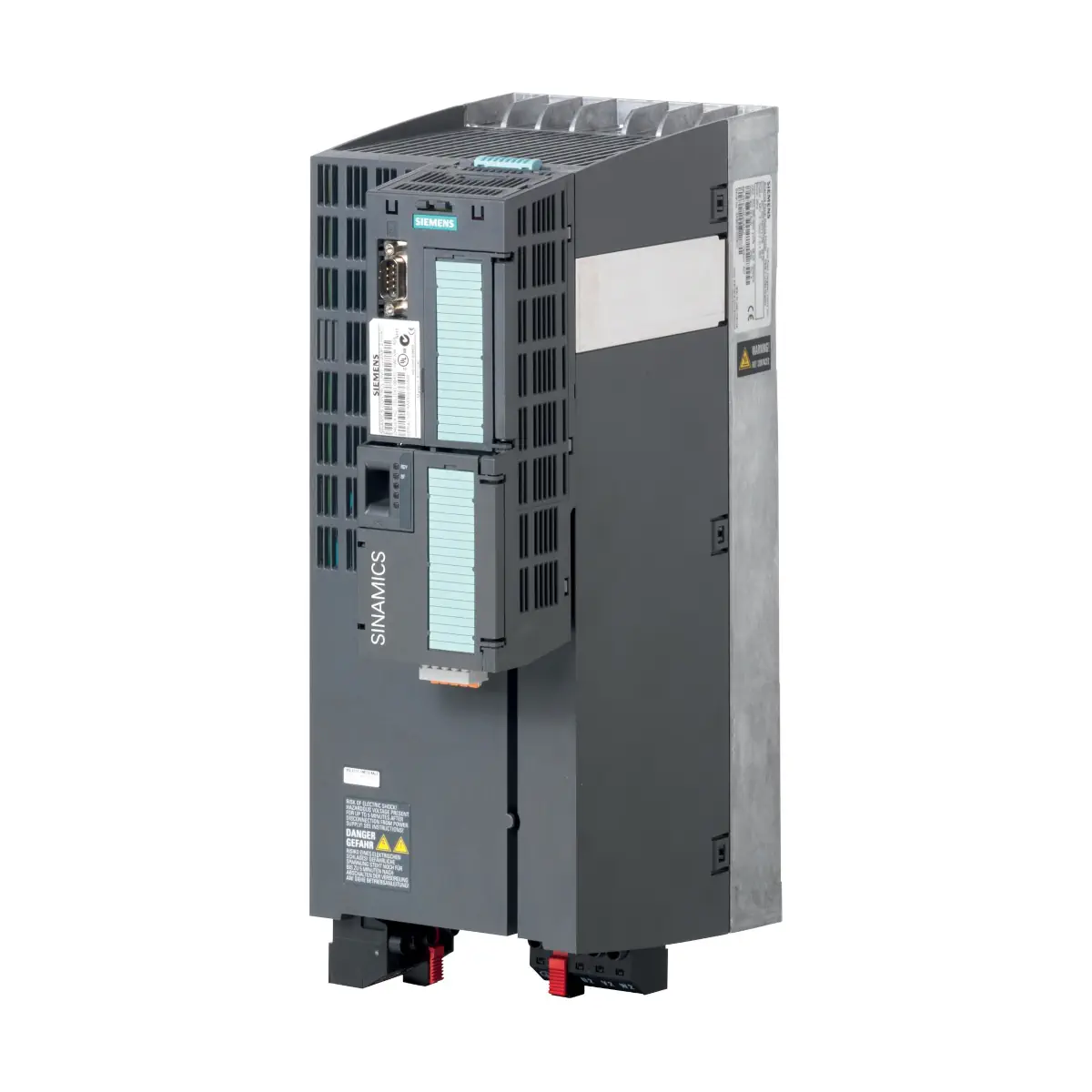

G120P-11/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 11,0 kW, IP20

Siemens SINAMICS G120P-11/32B (MLFB: 6SL3200-6AE22-6BH0) to przemiennik częstotliwości dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych (HVAC). Jest to wersja IP20 do montażu w szafie sterowniczej, zasilana z sieci 3× 380…480 V AC, o mocy 11 kW i prądzie wyjściowym 26 A. Odmiana 32B oznacza wykonanie z filtrem EMC klasy B (C1) (wg zestawienia typów – Filtr B).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-11/32B
• Nr zam. (MLFB): 6SL3200-6AE22-6BH0
• Zastosowanie: sterowanie prędkością pomp i wentylatorów w systemach budynkowych
• Stopień ochrony: IP20 (do montażu w szafie sterowniczej)
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc: 11 kW
• Prąd wyjściowy: 26 A
• Skuteczność η: 0.97
• Rozmiar obudowy (wg zestawienia typów): C
• Regulacja: wbudowane 4 regulatory PID
• Komunikacja (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych, dostosowujących wydajność do sygnałów zapotrzebowania (Demand).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowanie prądu silnika do aktualnego obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silnikami zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• 4 regulatory PID – sterowanie prędkością silnika na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu czy jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM), umożliwiający pracę napędu nawet przy stanach alarmowych.
• Regulacja wielostrefowa (z użyciem do 3 czujników) lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• 3 programy tygodniowe oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY) oraz funkcje ochronne: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

We/wy i komunikacja

Jednostka sterująca CU230P-2 BT (standard w G120P) obsługuje komunikację RS485 z protokołami: USS, Modbus RTU, BACnet MS/TP oraz P1.

• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA,
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000,
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY / PTC / ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Opcjonalne jednostki sterujące: PROFIBUS DP, CANopen, PROFINET IO (wymagają zastosowania odpowiedniej Control Unit)

Dane techniczne (kluczowe)

• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Moc: 11 kW
• Prąd wyjściowy: 26 A
• Skuteczność η: 0.97
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4…16 kHz (domyślnie 4 kHz; zmiana ręczna skokiem 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Temperatura pracy: do 60°C (z obniżeniem mocy; zgodnie z zasadami deratingu)
• Wilgotność względna: < 95% RH, bez kondensacji
• Wysokość instalacji: do 2000 m n.p.m.
• Stopień zanieczyszczenia: 2

Konstrukcja zestawu i elementy zamawiane osobno

SINAMICS G120P jest zestawem złożonym z jednostki sterującej CU230P-2 oraz modułu mocy PM230. Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.

• Panel BOP-2: G120P-BOP-2 (IP55)
• Panel IOP-2: G120P-IOP-2 (IP54)
• Pokrywa maskująca: G120P-BCover (IP55 / UL Type 12)

Integracja z automatyką budynkową

G120P jest kompatybilny z systemem Desigo (od wersji 4.1) i może być integrowany za pośrednictwem Modbus lub USS.

Podsumowanie

Siemens SINAMICS G120P-11/32B to przemiennik częstotliwości 11 kW / 26 A do aplikacji pomp i wentylatorów w HVAC, w wykonaniu IP20 do montażu w szafie. Wbudowane funkcje dla instalacji budynkowych (m.in. 4× PID, ECO, hibernacja, kaskadowanie) oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i pozwalają efektywnie optymalizować zużycie energii w układach pompowych i wentylatorowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE, m.in. dyrektywy niskonapięciowej i EMC).
• Przemiennik częstotliwości do sterowania silnikiem indukcyjnym. Model G120P-11/32B jest urządzeniem elektrycznym niskonapięciowym do instalacji w układach elektrycznych lub maszynach.
• Napięcie zasilania: 3 x 380…480 V AC, 47…63 Hz. Nie stosować z zasilaniem niespełniającym parametrów podanych przez producenta.
• Montaż, podłączenie, uruchomienie, konserwację i usuwanie usterek może wykonywać wyłącznie wykwalifikowany personel elektryczny, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Przed otwarciem urządzenia, montażem, podłączeniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut na rozładowanie kondensatorów.
• Nie dotykać części pod napięciem. Zaciski sieciowe i silnikowe mogą pozostawać pod niebezpiecznym napięciem nawet po odłączeniu zasilania.
• Urządzenie musi być prawidłowo uziemione. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować porażenie prądem.
• Jeżeli w instalacji stosowany jest wyłącznik różnicowoprądowy (RCD) lub monitor prądu różnicowego (RCM), po stronie zasilania należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Model G120P-11/32B ma stopień ochrony IP20 i jest przeznaczony wyłącznie do montażu w zamkniętej szafie sterowniczej lub obudowie zapewniającej wymaganą ochronę. Nie używać bez osłon ochronnych.
• Nie montować i nie użytkować urządzenia na zewnątrz, w miejscach narażonych na kondensację, oblodzenie, zraszanie wodą, nadmierną wilgoć, pyły przewodzące, gazy korozyjne, silne wibracje lub udary.
• Nie instalować ani nie eksploatować urządzenia w strefach zagrożonych wybuchem lub w atmosferze potencjalnie wybuchowej.
• Urządzenie należy montować wyłącznie w pozycji pionowej oraz z zachowaniem wymaganych odstępów wentylacyjnych. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru lub skrócenia żywotności urządzenia.
• Przewody zasilające, silnikowe, sygnałowe i komunikacyjne należy prowadzić zgodnie z zasadami EMC oraz dokumentacją producenta. Ekrany kabli i nieużywane żyły przewodów mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony.
• Do zapewnienia zgodności EMC należy stosować odpowiednie długości i typy przewodów. Dla wariantu IP20 z filtrem B wymagane są rozwiązania montażowe i okablowanie zgodne z dokumentacją producenta.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność pod napięciem.
• Po załączeniu napędu silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia mogą powodować automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed uruchomieniem upewnić się, że nikt nie przebywa w strefie niebezpiecznej, a wszystkie elementy maszyny są właściwie zabezpieczone.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Nie używać telefonu komórkowego ani urządzeń radiowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż około 2 m od urządzenia, ponieważ może to spowodować zakłócenia pracy.
• Nie stosować urządzenia jako wyłącznika awaryjnego „emergency stop”. Funkcje bezpieczeństwa instalacji i maszyny należy realizować niezależnie od przemiennika.
• Nie wolno samodzielnie modyfikować urządzenia. Stosować wyłącznie części zamienne i akcesoria zalecane lub dostarczane przez producenta.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, magazynowania i montażu należy stosować zasady ochrony ESD.
• Wbudowane wentylatory należy okresowo kontrolować; producent zaleca ich sprawdzenie i ewentualną wymianę po około 40 000 godzin pracy.
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
