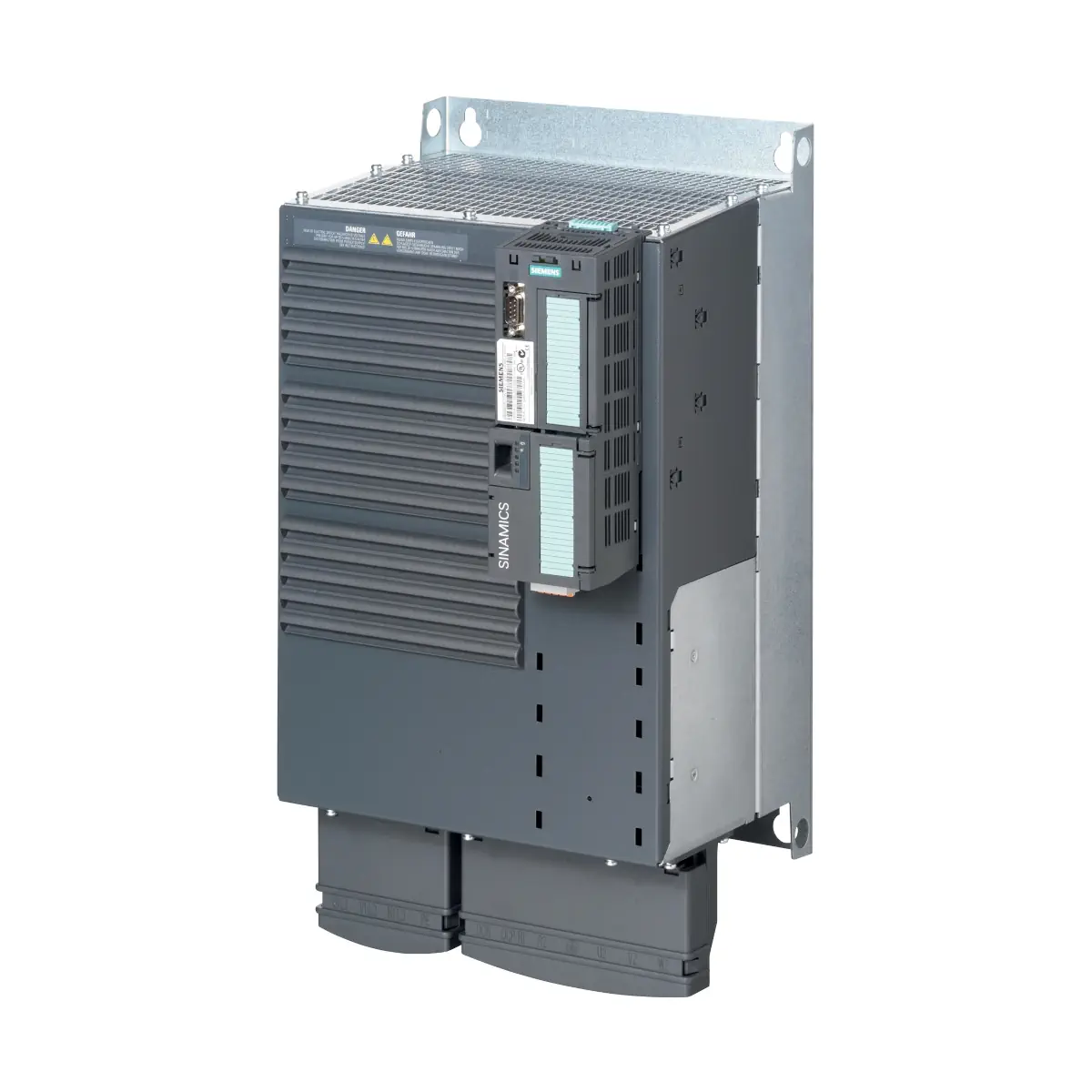

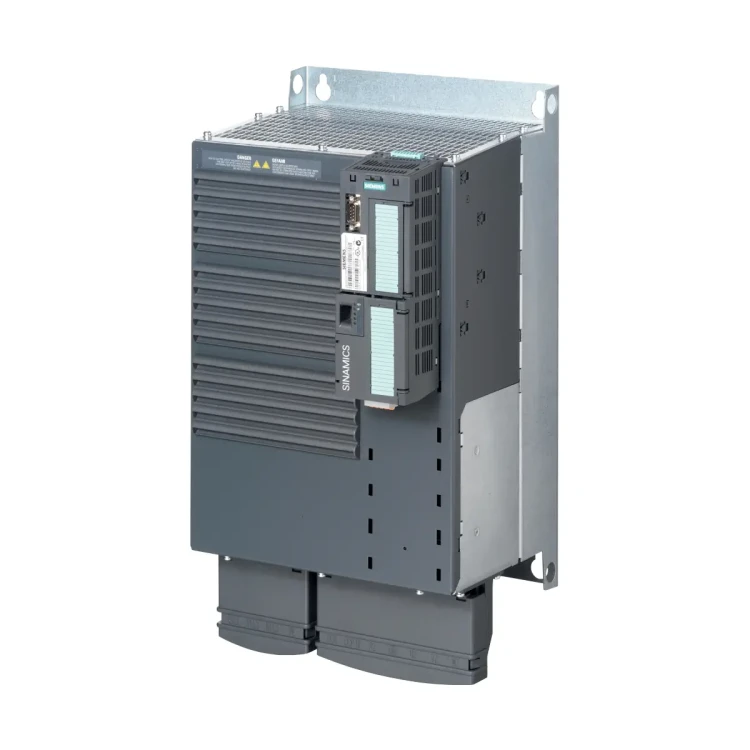

G120P-30/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 30,0 kW, IP20

G120P-30/32B to przemiennik częstotliwości Siemens SINAMICS dedykowany do energooszczędnego sterowania pompami i wentylatorami w aplikacjach budynkowych (HVAC). Urządzenie pracuje z zasilaniem 3× AC 380…480 V i w tej wersji wykonania posiada stopień ochrony IP20 oraz filtr EMC klasy B (C1). Przemiennik stanowi zestaw złożony z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230. Panel operatorski (BOP-2/IOP-2) lub pokrywa maskująca nie są dołączane i należy je zamawiać oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-30/32B
• Nr zam. (MLFB): 6SL3200-6AE26-0BH0
• Zastosowanie: przemiennik do pomp i wentylatorów w systemach budynkowych
• Moc: 30 kW
• Prąd wyjściowy: 60 A
• Skuteczność (η): 0.97
• Napięcie zasilania: 3× 380…480 V AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• Filtr EMC: klasa B (C1)
• Wbudowane regulatory: 4 × PID
• Komunikacja (standard, CU230P-2 BT): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Komunikacja (opcjonalnie): PROFIBUS DP, CANopen, PROFINET IO (w zależności od wersji jednostki sterującej)

Zastosowanie

G120P-30/32B przeznaczony jest do regulacji prędkości i pracy układów pompowych oraz wentylatorowych, w tym m.in.:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynne uruchomienie po zaniku zasilania lub wystąpieniu błędu
• Lotny start – załączenie napędu w trakcie pracy silnika
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowaniu prądu silnika do obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od zapotrzebowania
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii
• 4 regulatory PID – sterowanie na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu czy jakości powietrza
• Tryb pożarowy (Essential Service Mode, ESM) – specjalny tryb pracy umożliwiający działanie napędu mimo stanów alarmowych
• Regulacja wielostrefowa – regulacja strefowa z użyciem do 3 czujników lub regulacja dwóch niezależnych stref
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej
• Tygodniowe programy czasowe – 3 niezależne programy
• Zegar czasu rzeczywistego – sterowanie procesami bazującymi na czasie
• Swobodnie programowalne bloki logiczne – budowa prostych sekwencji i zależności
• Monitorowanie temperatury silnika z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY)
• Zabezpieczenia: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

Wejścia/wyjścia i komunikacja (CU230P-2)

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 VDC, 24 VDC), 1 × PSU-in (24 VDC)
• Protokoły (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Protokoły (opcje): PROFIBUS DP / CANopen / PROFINET IO (w zależności od wersji CU230P-2)

Dane techniczne (kluczowe)

• Zasilanie: 3× 380…480 V AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień ochrony: IP20

Efektywność energetyczna i integracja

• Wbudowane funkcje oszczędzania energii (m.in. tryb ECO, hibernacja)
• Ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 (Rsce ≥ 250) bez potrzeby stosowania dodatkowych filtrów zewnętrznych
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1; integracja przez Modbus lub USS

Podsumowanie

Siemens SINAMICS G120P-30/32B (MLFB 6SL3200-6AE26-0BH0) to przemiennik częstotliwości 30 kW / 60 A do aplikacji pompowych i wentylatorowych, zaprojektowany z myślą o instalacjach HVAC. Wersja IP20 z filtrem EMC klasy B (C1), komunikacją RS485 (USS/Modbus/RTU/BACnet MS/TP/P1) oraz 4 regulatorami PID ułatwia budowę energooszczędnych układów regulacji ciśnienia, przepływu i wydajności w nowoczesnych systemach budynkowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-30/32B jest przemiennikiem częstotliwości SINAMICS G120P, wariant IP20 z filtrem EMC klasy B (C1), przeznaczonym do sterowania silnikami indukcyjnymi w instalacjach pomp i wentylatorów.
• Posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej oraz kompatybilności elektromagnetycznej zgodnie z dokumentacją producenta.
• Urządzenie elektryczne do zasilania 3 x 380...480 V AC, 47...63 Hz. Montaż, podłączenie, uruchomienie, serwis i diagnostykę może wykonywać wyłącznie wykwalifikowany personel elektryczny.
• Przed otwarciem urządzenia, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut. Zaciski zasilania, silnika oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem także po odłączeniu zasilania.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może grozić porażeniem prądem.
• Jeżeli w instalacji stosowane są wyłączniki lub monitory różnicowoprądowe, po stronie zasilania przemiennika należy stosować wyłącznie urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Model G120P-30/32B w wykonaniu IP20 jest przeznaczony wyłącznie do montażu w zamkniętej szafie sterowniczej lub obudowie ochronnej z zamkniętymi osłonami. Nie wolno eksploatować go jako urządzenia otwartego poza szafą.
• Urządzenie należy montować wyłącznie pionowo oraz z zachowaniem wymaganych odstępów wentylacyjnych i właściwego przepływu powietrza. Niewystarczająca wentylacja może spowodować przegrzanie, pożar lub skrócenie żywotności urządzenia.
• Nie instalować ani nie używać urządzenia w miejscach narażonych na wstrząsy, silne drgania, pola elektromagnetyczne, gazy korozyjne, kondensację, oblodzenie, zraszanie wodą ani w atmosferach potencjalnie wybuchowych.
• Nie używać urządzenia jako wyłącznika awaryjnego. Produkt nie jest przeznaczony do realizacji funkcji awaryjnego zatrzymania.
• Napęd może spowodować nieoczekiwany rozruch silnika. Funkcje automatycznego restartu, lotnego startu lub błędna konfiguracja wejść i parametrów mogą uruchomić silnik samoczynnie po zaniku i powrocie zasilania albo po usunięciu błędu.
• Przed rozpoczęciem prac przy maszynie lub napędzanym urządzeniu należy zabezpieczyć instalację przed ponownym załączeniem oraz upewnić się, że silnik i elementy mechaniczne nie mogą się poruszyć.
• Podczas uruchamiania i identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędzanego układu. Przed włączeniem należy upewnić się, że w strefie niebezpiecznej nie przebywają osoby, a luźne elementy zostały zabezpieczone.
• Przewody mocy i silnikowe oraz ich ekrany należy podłączać zgodnie z zasadami EMC. Niepodłączone ekrany kabli mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Przy filtrze EMC klasy B (C1) należy stosować ekranowane przewody silnikowe zgodnie z dokumentacją producenta. Dla zachowania zgodności EMC wymagane jest prawidłowe ekranowanie i prowadzenie przewodów.
• Nie otwierać złączy wtykowych pod napięciem, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność. Otwieranie połączeń podczas pracy może spowodować łuk elektryczny i ciężkie obrażenia.
• Osoby z rozrusznikiem serca lub implantami powinny zachować co najmniej 2 m odległości od pracującego urządzenia ze względu na generowane pole elektromagnetyczne.
• Nie wolno modyfikować urządzenia ani stosować części zamiennych i akcesoriów innych niż zalecane przez producenta. Niewłaściwe użycie lub modyfikacje mogą prowadzić do pożaru, porażenia prądem, obrażeń lub uszkodzenia instalacji.
• W przypadku pracy w trybie pożarowym/awaryjnym (ESM), jeśli funkcja jest używana w danej aplikacji, zabezpieczenia urządzenia i instalacji mogą być wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania i montażu należy stosować odpowiednie środki ochrony antystatycznej.
