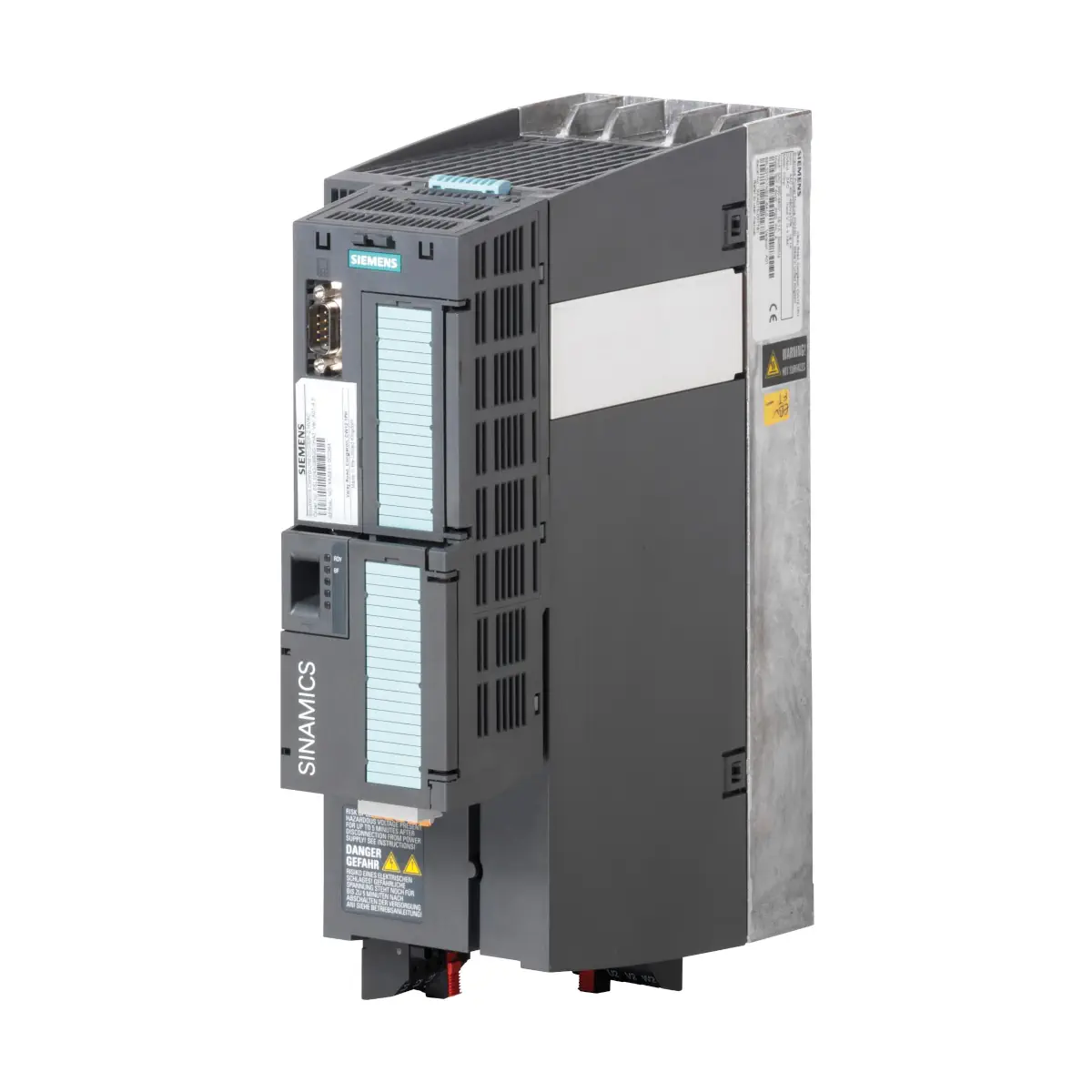

G120P-5.5/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 5,50 kW, IP20

G120P-5.5/32B to przemiennik częstotliwości SINAMICS G120P firmy Siemens, przeznaczony do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Wariant IP20 jest dedykowany do montażu w szafie sterowniczej, a wersja „B” wyposażona jest w filtr EMC klasy B (C1) (zgodność EMC wg EN 61800-3). Model ten pracuje z zasilaniem 3× 380…480 V AC i oferuje moc znamionową 5,5 kW oraz prąd wyjściowy 13,2 A.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model (typ): G120P-5.5/32B
• Nr zam. (MLFB): 6SL3200-6AE21-3BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów (HVAC)
• Moc: 5,5 kW
• Prąd wyjściowy: 13,2 A
• Skuteczność (η): 0,97
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP20
• Filtr EMC: filtr B (klasa B / kategoria C1)
• Rozmiar obudowy: B
• Wbudowane regulatory: 4 regulatory PID
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

G120P-5.5/32B jest przeznaczony do regulacji prędkości w aplikacjach budynkowych, w tym m.in.:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania),
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub błędzie.
• Lotny start – możliwość załączenia napędu podczas pracy silnika.
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowanie prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silnikami zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy – Essential Service Mode (ESM) umożliwiający pracę także w stanach alarmowych.
• Regulacja wielostrefowa – do 3 czujników dla regulacji strefowej lub 2 niezależne strefy (po 1 czujniku).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy tygodniowe – 3 swobodnie programowalne harmonogramy.
• Zegar czasu rzeczywistego – sterowanie procesami zależnymi od czasu.
• Bloki logiczne – tworzenie prostych programów sterowania.
• Monitorowanie temperatury silnika (PTC, KTY) oraz m.in.: zabezpieczenie przeciwzwarciowe, monitorowanie momentu, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania z wykorzystaniem obwodu pośredniego DC.

Komunikacja i wejścia/wyjścia

• Interfejs komunikacyjny (standard): RS485 z obsługą USS, Modbus/RTU, BACnet MS/TP oraz P1 (Control Unit CU230P-2 BT).
• Jednostki sterujące (opcjonalnie): PROFIBUS DP, CANopen, PROFINET IO.
• Integracja z Desigo: kompatybilność z Desigo od wersji 4.1, integracja przez Modbus lub USS.
• We/Wy (CU230P-2): 6 DI, 3 DO, 4 AI, 2 AO, 1 wejście czujnika temperatury silnika (KTY/PTC/ThermoClick), 2 PSU-out (10 V DC, 24 V DC), 1 PSU-in (24 V DC).
• Wejścia czujników temperatury: 2 wejścia dla czujników LG-Ni1000/Pt1000.

Dane techniczne (wybrane)

• Moc znamionowa: 5,5 kW
• Prąd wyjściowy: 13,2 A
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana skokiem 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Nominalny prąd zwarciowy (IP20): 65 kA

Budowa zestawu i akcesoria

• SINAMICS G120P jest zestawem składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie (BOP-2 / IOP-2 / pokrywa maskująca).
• Oprogramowanie: licencja użytkownika programu narzędziowego STARTER jest dołączona do każdego przemiennika G120P.

Podsumowanie

Siemens SINAMICS G120P-5.5/32B to przemiennik częstotliwości 5,5 kW do aplikacji pompowych i wentylatorowych w HVAC, w wykonaniu IP20 do montażu w szafie oraz z filtrem EMC klasy B (C1). Rozbudowane funkcje energetyczne (ECO, hibernacja), sterowanie procesowe z 4 regulatorami PID oraz komunikacja (m.in. Modbus RTU / BACnet MS/TP) czynią go wszechstronnym rozwiązaniem do nowoczesnych systemów automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do modelu SINAMICS G120P-5.5/32B, wykonanie IP20 z filtrem EMC klasy B (C1), przeznaczone do montażu w szafie sterowniczej.
• Posiada oznaczenie CE i spełnia wymagania dyrektyw UE dotyczących urządzeń niskonapięciowych oraz kompatybilności elektromagnetycznej zgodnie z dokumentacją producenta.
• Urządzenie elektryczne do sterowania silnikiem indukcyjnym, przeznaczone do zasilania 3 x 380…480 V AC, 47…63 Hz.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i naprawy mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel zgodnie z dokumentacją producenta.
• Przed otwarciem urządzenia, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie, zabezpieczyć przed ponownym załączeniem i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Nie dotykać zacisków zasilania, silnika ani innych części przewodzących napięcie. Nawet po odłączeniu od sieci na elementach urządzenia mogą występować niebezpieczne napięcia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować porażenie prądem.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są RCD/RCM, należy używać wyłącznie urządzeń typu B o odpowiedniej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie obwody SELV lub PELV.
• Model G120P-5.5/32B w wykonaniu IP20 może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi i przy zastosowaniu wszystkich wymaganych zabezpieczeń.
• Urządzenie należy montować wyłącznie pionowo, z zachowaniem wymaganych odstępów wentylacyjnych i odpowiedniego przepływu powietrza.
• Nie instalować i nie eksploatować urządzenia w atmosferach wybuchowych, na zewnątrz budynku ani w miejscach narażonych na kondensację, oblodzenie, rozbryzgi wody, korozyjne gazy, silne wibracje lub niezgodne warunki środowiskowe.
• Nie używać urządzenia jako wyłącznika awaryjnego ani elementu funkcji zatrzymania awaryjnego.
• Silnik może uruchomić się nieoczekiwanie po załączeniu zasilania, po zaniku i powrocie zasilania, po skasowaniu błędu lub przy aktywnej funkcji automatycznego restartu. Przed pracami przy maszynie należy uniemożliwić ruch napędu i zabezpieczyć strefę niebezpieczną.
• Urządzenie może sterować kierunkiem i prędkością obrotową silnika. Kontakt z wirującymi częściami maszyny może spowodować ciężkie obrażenia.
• Błędy parametryzacji mogą prowadzić do nieprawidłowej pracy maszyny i zagrożenia dla ludzi. Parametry należy zabezpieczyć przed nieuprawnioną zmianą oraz zweryfikować poprawność działania całego układu po uruchomieniu.
• Urządzenie nie zawiera panelu operatorskiego ani zaślepki w standardowym komplecie; stosować wyłącznie akcesoria i części zamienne zalecane przez producenta.
• Dla zachowania zgodności EMC przewody należy prowadzić zgodnie z dokumentacją producenta; przewody silnikowe i sygnałowe prowadzić oddzielnie, a ekrany przewodów oraz nieużywane żyły kabli mocy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony.
• Dla wariantu G120P-5.5/32B z filtrem klasy B należy stosować przewód silnikowy ekranowany zgodnie z wymaganiami EMC podanymi przez producenta.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, o ile dokumentacja producenta wyraźnie nie dopuszcza takiej czynności.
• Urządzenie generuje pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować co najmniej 2 m odstępu od pracującego urządzenia.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne. Podczas transportu, przechowywania i montażu należy stosować zasady ochrony ESD.
• W przypadku pracy pożarowej / awaryjnej (ESM), jeśli funkcja jest aktywowana, zabezpieczenia urządzenia i instalacji mogą być ograniczone lub wyłączone; tryb ten należy stosować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• W celu utrzymania bezpiecznej pracy należy regularnie kontrolować stan urządzenia, wentylację oraz wentylatory. Producent zaleca sprawdzenie i ewentualną wymianę wentylatorów po około 40 000 godzin pracy.
