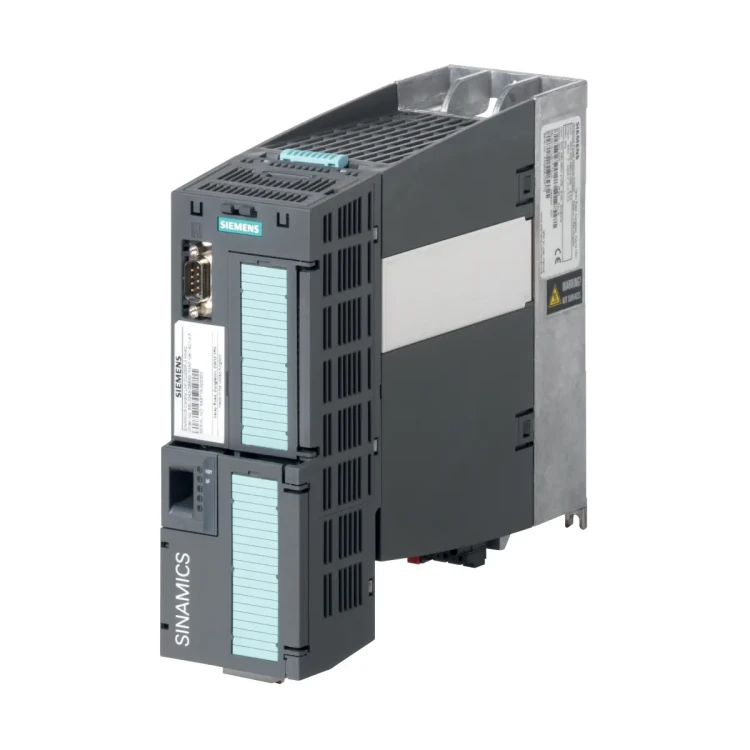

G120P-3/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 3,00 kW, IP20

G120P-3/32B (MLFB: 6SL3200-6AE17-7BH0) to przemiennik częstotliwości SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych (HVAC). Wersja IP20 przeznaczona jest do montażu w szafie sterowniczej i w tym wykonaniu współpracuje z zewnętrznym filtrem EMC klasy B (C1). Urządzenie zasilane jest z sieci 3 AC 380…480 V i oferuje moc 3 kW oraz prąd wyjściowy 7,7 A.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-3/32B
• Nr zam. (MLFB): 6SL3200-6AE17-7BH0
• Zastosowanie: przemiennik do pomp i wentylatorów w systemach budynkowych
• Moc: 3 kW
• Prąd wyjściowy: 7,7 A
• Sprawność η: 0,96
• Zasilanie: 3 AC 380…480 V (±10%), 47…63 Hz
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• Filtr EMC: klasa B (C1) – wersja „B” z filtrem zewnętrznym
• Wbudowane regulatory PID: 4
• Komunikacja (standard): RS485 z protokołami USS, Modbus RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

G120P-3/32B jest przeznaczony do regulacji prędkości napędów w instalacjach HVAC, m.in.:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania),
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub po błędzie.
• Lotny start – możliwość załączenia napędu, gdy silnik jest już w ruchu.
• Tryb ECO – oszczędzanie energii przez automatyczne dopasowanie prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silnikami zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie prędkością na podstawie np. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy Essential Service Mode (ESM) – praca w warunkach stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe – 3 niezależne programy.
• Zegar czasu rzeczywistego – sterowanie procesami w oparciu o czas.
• Swobodnie programowalne bloki logiczne – do budowy prostych funkcji sterujących.
• Monitorowanie temperatury silnika – czujnik temperatury lub wyłącznik termiczny (PTC, KTY).
• Zabezpieczenia: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Hamowanie – funkcja hamowania z wykorzystaniem obwodu pośredniego DC.

Wejścia/wyjścia oraz komunikacja

Przemiennik wykorzystuje jednostkę sterującą CU230P-2. W standardzie G120P wyposażony jest w CU230P-2 BT z portem RS485 (USS, Modbus RTU, BACnet MS/TP, P1). Dostępne są także opcjonalne jednostki sterujące z PROFIBUS DP, CANopen lub PROFINET IO.

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / −10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temp. silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Wejścia dla czujników temperatury: 2 × LG-Ni1000 / Pt1000

Dane techniczne

• Moc: 3 kW
• Prąd wyjściowy: 7,7 A
• Napięcie zasilania: 3 AC 380…480 V (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna ze skokiem 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Nominalny prąd zwarciowy (IP20): 65 kA
• Stopień ochrony: IP20

Budowa i uruchomienie

• Zestaw (bundle): SINAMICS G120P składa się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 dostosowanego do pracy z pompami i wentylatorami.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.
• STARTER: licencja użytkownika programu narzędziowego STARTER jest dołączona do każdego przemiennika G120P.
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji; wbudowane wentylatory zalecane do kontroli i wymiany po ok. 40 000 godzin pracy.

Podsumowanie

Siemens SINAMICS G120P-3/32B to przemiennik częstotliwości 3 kW / 7,7 A do zastosowań pompowych i wentylatorowych w HVAC, z zasilaniem 3 AC 380…480 V, stopniem ochrony IP20 oraz filtrem EMC klasy B (C1) w wykonaniu „B”. Wbudowane funkcje dla aplikacji przepływowych (m.in. ECO, hibernacja, kaskadowanie, 4 × PID, ESM) oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację, oszczędność energii i niezawodną pracę instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy EMC 2014/30/UE.
• Model G120P-3/32B jest przemiennikiem częstotliwości do sterowania silnikiem indukcyjnym w instalacjach budynkowych. Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem i danymi technicznymi producenta.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i naprawy mogą wykonywać wyłącznie wykwalifikowani elektrycy lub odpowiednio przeszkolony personel.
• Urządzenie pracuje pod niebezpiecznym napięciem. Dotknięcie części pod napięciem grozi porażeniem elektrycznym, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem urządzenia, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym, a także upewnić się, że silnik i maszyna nie mogą się samoczynnie uruchomić.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Jeżeli w instalacji stosowane są wyłączniki lub monitory prądu różnicowego, po stronie zasilania przemiennika należy stosować wyłącznie urządzenia typu B o podwyższonej odporności.
• Do wszystkich połączeń i zacisków modułów elektronicznych należy stosować wyłącznie zasilanie SELV lub PELV.
• Nie otwierać złączy wtykowych podczas pracy urządzenia, chyba że dokumentacja producenta wyraźnie dopuszcza taką czynność pod napięciem.
• Uszkodzonego urządzenia nie wolno używać. Podczas transportu, magazynowania i eksploatacji należy przestrzegać wartości granicznych podanych przez producenta.
• Model G120P-3/32B jest wykonaniem IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi. Nie jest przeznaczony do montażu na zewnątrz.
• Urządzenie należy montować pionowo, w miejscu wolnym od wstrząsów, nadmiernych drgań, pól elektromagnetycznych, gazów korozyjnych oraz kondensacji, z zachowaniem wymaganej wentylacji i odstępów montażowych.
• Niewystarczające odstępy wentylacyjne lub niedrożna wentylacja mogą prowadzić do przegrzania, pożaru, skrócenia żywotności urządzenia i awarii systemu.
• Urządzenia nie wolno instalować ani użytkować w strefach zagrożonych wybuchem ani w atmosferach potencjalnie wybuchowych.
• Przemiennik nie może być używany jako urządzenie zatrzymania awaryjnego.
• Silnik może uruchomić się nieoczekiwanie po włączeniu zasilania, po zaniku zasilania, po usunięciu błędu lub wskutek aktywnych funkcji automatycznego restartu i lotnego startu. Przed pracami przy maszynie należy zabezpieczyć strefę niebezpieczną.
• Ruchome i obracające się części napędzanej maszyny mogą spowodować ciężkie obrażenia. Wszelkie czynności wykonywać tylko przy zatrzymanej maszynie.
• Podczas uruchamiania oraz identyfikacji danych silnika mogą wystąpić niekontrolowane ruchy napędu. Przed uruchomieniem należy upewnić się, że żadne elementy nie są luźne, nikt nie przebywa w strefie zagrożenia, a ładunki wiszące zostały opuszczone.
• Niewłaściwe parametryzowanie może spowodować nieprawidłową pracę maszyny, obrażenia lub szkody materialne. Parametry należy zabezpieczyć przed nieuprawnioną zmianą.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować odległość co najmniej 2 m od urządzenia.
• Przewody ekranowane, ekrany kabli i niewykorzystane żyły przewodów mocy należy podłączać do uziemionego potencjału obudowy zgodnie z dokumentacją producenta, aby ograniczyć ryzyko napięć dotykowych i zakłóceń EMC.
• Podczas montażu i serwisu elementów elektronicznych należy zachować środki ochrony ESD. Wyładowania elektrostatyczne mogą uszkodzić moduły i spowodować nieprawidłowe działanie urządzenia.
• Włączenie trybu pożarowego lub awaryjnego powoduje wyłączenie części funkcji ochronnych urządzenia i instalacji. Funkcję tę wolno aktywować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Wentylatory chłodzące należy okresowo kontrolować; producent zaleca ich sprawdzenie i ewentualną wymianę po około 40 000 godzin pracy.
