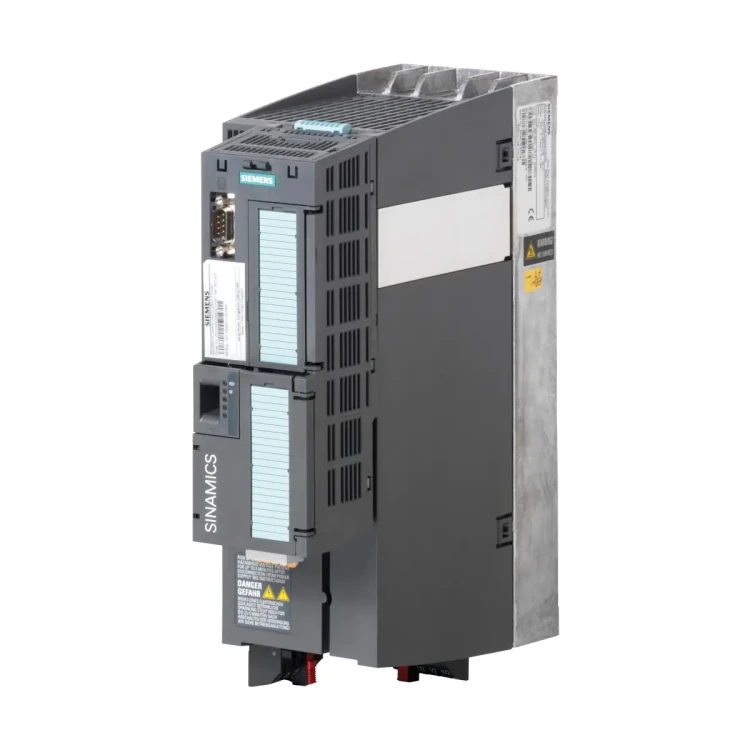

G120P-7.5/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 7,50 kW, IP20

G120P-7.5/32B to przemiennik częstotliwości Siemens SINAMICS G120P dedykowany do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Model ten pracuje z zasilaniem 3 AC 380…480 V (±10%), ma moc znamionową 7,5 kW i prąd wyjściowy 18 A. Wersja IP20 wyposażona jest w filtr EMC klasy B (C1) (dla IP20 realizowany jako filtr zewnętrzny) i przeznaczona do montażu w szafie sterowniczej.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-7.5/32B
• Nr zam. (MLFB): 6SL3200-6AE21-8BH0
• Zastosowanie: sterowanie pompami i wentylatorami w systemach budynkowych (HVAC)
• Moc znamionowa: 7,5 kW
• Prąd wyjściowy: 18 A
• Skuteczność (η): 0,97
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Stopień ochrony: IP20
• Filtr EMC: klasa B (C1)
• Budowa: modułowa (oddzielna jednostka sterująca i moduł mocy)
• Regulacja: wbudowane 4 regulatory PID

Budowa zestawu

SINAMICS G120P jest zestawem składającym się z jednostki sterującej Control Unit CU230P-2 BT oraz modułu mocy Power Module PM230, dostosowanych do specyfiki pracy pomp i wentylatorów. Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii przez automatyczne dostosowanie prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować 4 silnikami zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe (x 3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne – możliwość tworzenia prostych programów.
• Monitorowanie temperatury silnika (PTC, KTY), zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

We/wy oraz komunikacja (Control Unit CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1.
• Wejścia/wyjścia cyfrowe: 6 DI, 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A).
• Wejścia analogowe: 4 AI
  • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA,
  • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000,
  • 1 x Pt1000 / LG-Ni1000.
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA).
• Wejście czujnika temperatury silnika: KTY / PTC / ThermoClick.
• Zasilania pomocnicze: 2 x PSU-out (10 V DC, 24 V DC), 1 x PSU-in (24 V DC).
• Wbudowane wejścia dla czujników temperatury: 2 wejścia dla LG-Ni1000 / Pt1000.

Dane techniczne (kluczowe)

• Moc: 7,5 kW
• Prąd wyjściowy: 18 A
• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana skokiem 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Wilgotność względna: < 95% RH, bez kondensacji
• Stopień ochrony: IP20
• Skuteczność (η): 0,97

Montaż i eksploatacja

• Wykonanie IP20: przeznaczone do montażu w szafie sterowniczej.
• Sygnalizacja stanu: diody LED RDY (Ready) oraz BE (bus error) na jednostce sterującej.
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia.
• Konserwacja: wbudowane wentylatory należy sprawdzić i wymienić po ok. 40 000 godzinach pracy.

Podsumowanie

Siemens SINAMICS G120P-7.5/32B to przemiennik częstotliwości 7,5 kW do aplikacji pompowych i wentylatorowych, zasilany z 3 AC 380…480 V, w wykonaniu IP20 oraz z filtrem EMC klasy B (C1). Wbudowane funkcje HVAC (m.in. 4 PID, ECO, hibernacja, kaskadowanie) oraz komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwiają integrację i energooszczędną pracę w systemach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt należy do serii SINAMICS G120P i posiada oznaczenie CE; spełnia wymagania dyrektyw UE dotyczących urządzeń niskonapięciowych, kompatybilności elektromagnetycznej oraz RoHS.
• Model G120P-7.5/32B jest przemiennikiem częstotliwości do sterowania silnikami indukcyjnymi w instalacjach pomp i wentylatorów. Stosować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta.
• Urządzenie elektryczne zasilane napięciem 3 x 380 ... 480 V AC. Montaż, podłączenie, uruchomienie, diagnostykę, serwis i konserwację może wykonywać wyłącznie wykwalifikowany personel.
• Przed otwarciem urządzenia, montażem, okablowaniem lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut na rozładowanie kondensatorów. Przed rozpoczęciem prac należy sprawdzić brak napięcia.
• Nie dotykać części pod napięciem ani zacisków zasilania i silnika. Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką czynność.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować porażenie prądem.
• W miejscach, gdzie stosowane są wyłączniki lub monitory różnicowoprądowe, po stronie zasilania przemiennika należy stosować urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Obwody elektroniki i sterowania należy zasilać wyłącznie napięciami SELV lub PELV. Nieprawidłowe źródło zasilania może spowodować porażenie prądem lub uszkodzenie urządzenia.
• Model G120P-7.5/32B jest wykonaniem IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi. Urządzenie należy chronić przed zanieczyszczeniami przewodzącymi.
• Urządzenie należy montować pionowo, z zachowaniem wymaganych odstępów wentylacyjnych i właściwego przepływu powietrza. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru lub skrócenia trwałości urządzenia.
• Nie instalować ani nie eksploatować urządzenia na zewnątrz ani w miejscach narażonych na wstrząsy, silne drgania, pola elektromagnetyczne, gazy korozyjne, kondensację, rozbryzgi wody lub oblodzenie.
• Nie wolno instalować ani używać urządzenia w strefach zagrożonych wybuchem ani tam, gdzie może wystąpić atmosfera wybuchowa.
• Urządzenie nie może być używane jako element funkcji zatrzymania awaryjnego. Funkcje bezpieczeństwa całego układu muszą być zaprojektowane i zweryfikowane na poziomie instalacji lub maszyny.
• Przemiennik może spowodować nieoczekiwany rozruch silnika po usunięciu błędu lub po powrocie zasilania, jeżeli aktywne są odpowiednie funkcje automatycznego restartu lub zastosowano określone nastawy parametrów. Przed pracami przy maszynie należy zabezpieczyć układ przed ponownym uruchomieniem.
• Po załączeniu napędu silnik i elementy mechaniczne mogą uruchomić się niespodziewanie. Przed uruchomieniem należy upewnić się, że w strefie zagrożenia nie znajdują się ludzie, a wszystkie elementy maszyny są bezpiecznie zamocowane.
• Podczas identyfikacji danych silnika i uruchamiania mogą wystąpić niekontrolowane ruchy napędu. Należy uniemożliwić dostęp osób nieupoważnionych do strefy niebezpiecznej oraz zabezpieczyć lub opuścić ładunki wiszące.
• Błędna parametryzacja może spowodować nieprawidłową pracę maszyny, obrażenia lub szkody materialne. Parametry należy zabezpieczyć przed nieuprawnioną zmianą i po konfiguracji przeprowadzić test działania.
• W trybie pracy pożarowej / awaryjnej (ESM) funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten wolno aktywować tylko wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• Urządzenie generuje pola elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od pracującego urządzenia.
• Przewody mocy, silnikowe, sygnałowe i komunikacyjne należy prowadzić zgodnie z zasadami EMC. Ekrany przewodów i nieużywane żyły kabli mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony.
• Dla zachowania zgodności EMC należy stosować wymagane długości i typy przewodów. Dla modelu G120P-7.5/32B (IP20, filtr B) stosowanie ekranowanych przewodów silnikowych jest wymagane dla określonych kategorii EMC zgodnie z dokumentacją producenta.
• Do połączeń mocy należy stosować wyłącznie przewody i zabezpieczenia o parametrach zgodnych z dokumentacją. Nieprawidłowy dobór przewodów, bezpieczników lub momentów dokręcania może skutkować przegrzaniem, zwarciem lub uszkodzeniem urządzenia.
• Nie używać urządzenia uszkodzonego mechanicznie ani po transporcie, magazynowaniu lub eksploatacji poza dopuszczalnymi warunkami środowiskowymi.
• Elementy elektroniczne są wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i montaż należy wykonywać z zachowaniem zasad ochrony ESD.
• Wentylatory chłodzące należy okresowo kontrolować; producent zaleca ich sprawdzenie i w razie potrzeby wymianę po około 40 000 godzin pracy.
