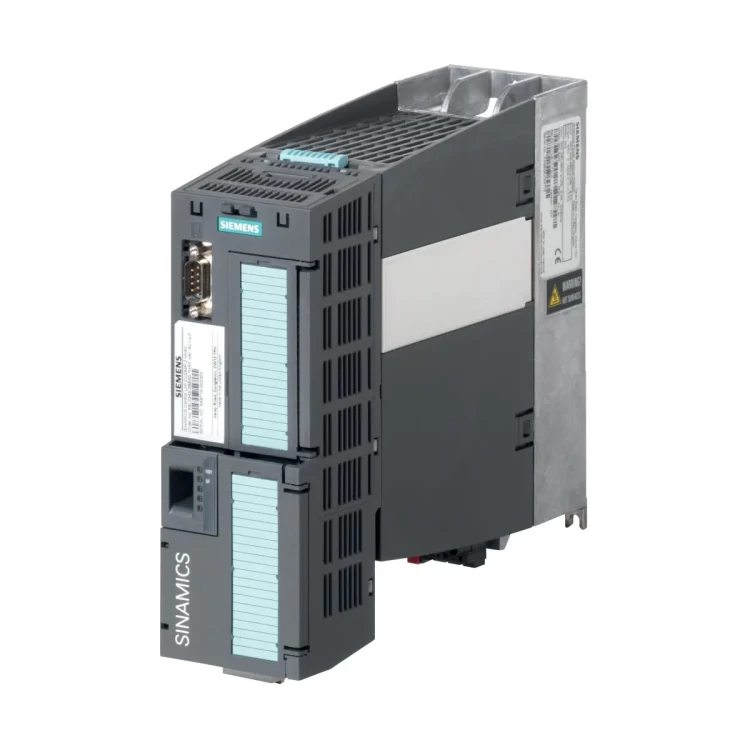

G120P-2.2/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 2,20 kW, IP20

Siemens SINAMICS G120P-2.2/32B to przemiennik częstotliwości dedykowany do pomp i wentylatorów w instalacjach budynkowych, przeznaczony do energooszczędnej regulacji prędkości silników. Wersja IP20 zasilana z sieci 3 AC 380…480 V (47…63 Hz) oferuje moc 2,2 kW, prąd wyjściowy 5,9 A oraz filtr EMC klasy B (C1) (wariant z filtrem B). Urządzenie ma budowę modułową – składa się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230; panel operatorski lub pokrywa maskująca nie są dołączane i należy je zamawiać oddzielnie.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-2.2/32B
• Nr zam. (MLFB): 6SL3200-6AE15-8BH0
• Przeznaczenie: przemiennik częstotliwości do pomp i wentylatorów w systemach budynkowych
• Moc: 2,2 kW
• Prąd wyjściowy: 5,9 A
• Sprawność (η): 0,96
• Stopień ochrony: IP20 (do montażu w szafie sterowniczej)
• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Filtr EMC: klasa B (C1) – wariant „B”
• Wbudowane regulatory: 4 regulatory PID
• Komunikacja (standard w CU230P-2 BT): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1
• Budowa modułowa: jednostka sterująca CU230P-2 BT + moduł mocy PM230

Zastosowanie

G120P-2.2/32B jest przeznaczony do sterowania napędami w aplikacjach HVAC, w szczególności:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje i działanie

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – napęd sam startuje po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowywaniu prądu silnika do aktualnego obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• Regulacja wielostrefowa:
  • regulacja strefowa ciśnienia lub temperatury z zastosowaniem do 3 czujników, albo
  • regulacja dwóch niezależnych stref z jednym czujnikiem w każdej.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.

Sterowanie procesem i automatyka

• 4 regulatory PID – do sterowania prędkością silnika na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu lub jakości powietrza.
• Programy czasowe (x3) – swobodnie programowalne tygodniowe programy czasowe.
• Zegar czasu rzeczywistego – do sterowania procesami bazującymi na czasie.
• Swobodnie programowalne bloki logiczne – do tworzenia prostych programów.

Bezpieczeństwo i diagnostyka

• Tryb pożarowy – Essential Service Mode (ESM) – pozwala na pracę napędu nawet w przypadku występowania stanów alarmowych.
• Monitorowanie temperatury silnika z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2 BT)

• Protokoły (standard): RS485/USS, Modbus RTU, BACnet MS/TP, P1
• Wejścia/wyjścia:
  • 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
  • 3 DO (2 x 230 V AC / 2 A, 1 x 30 V DC / 0,5 A)
  • 4 AI:
    • 2 x 0…10 V / -10…10 V / 0…20 mA / 4…20 mA,
    • 1 x 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000,
    • 1 x Pt1000 / LG-Ni1000
  • 2 AO (0…10 V / 0…20 mA / 4…20 mA)
  • 1 x wejście czujnika KTY/PTC/ThermoClick
  • 2 x PSU-out (10 VDC, 24 VDC), 1 x PSU-in (24 VDC)
  • 2 wejścia dla czujników temperatury LG-Ni1000 / Pt1000

Dane techniczne (wybrane)

• Moc znamionowa: 2,2 kW
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna ze skokiem 2 kHz
• Pasma zabronione: 4, programowalne
• Stałe prędkości: 15, programowalne
• Warunki pracy (wilgotność): < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (z obniżeniem mocy)

Montaż i budowa

• Stopień ochrony IP20: przeznaczony do montażu w szafie sterowniczej.
• Zestaw (bundle): CU230P-2 BT + PM230; panel operatorski (BOP-2/IOP-2) lub pokrywa maskująca nie są dołączone.
• Serwis: dzięki budowie modułowej moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia.

Podsumowanie

SINAMICS G120P-2.2/32B to kompaktowy przemiennik 2,2 kW w wykonaniu IP20, zoptymalizowany pod aplikacje pompowe i wentylatorowe w budynkach. Połączenie funkcji HVAC (ECO, hibernacja, kaskadowanie, regulacja wielostrefowa), 4 regulatorów PID oraz komunikacji RS485 (USS/Modbus RTU/BACnet MS/TP/P1) ułatwia integrację z automatyką budynkową i pozwala realnie ograniczać zużycie energii w układach o zmiennym zapotrzebowaniu.

Pliki do pobrania:
G120P-2.2/32B Karta katalogowa
G120P-2.2/32B Instrukcja montażu
G120P-2.2/32B Instrukcja obsługi
