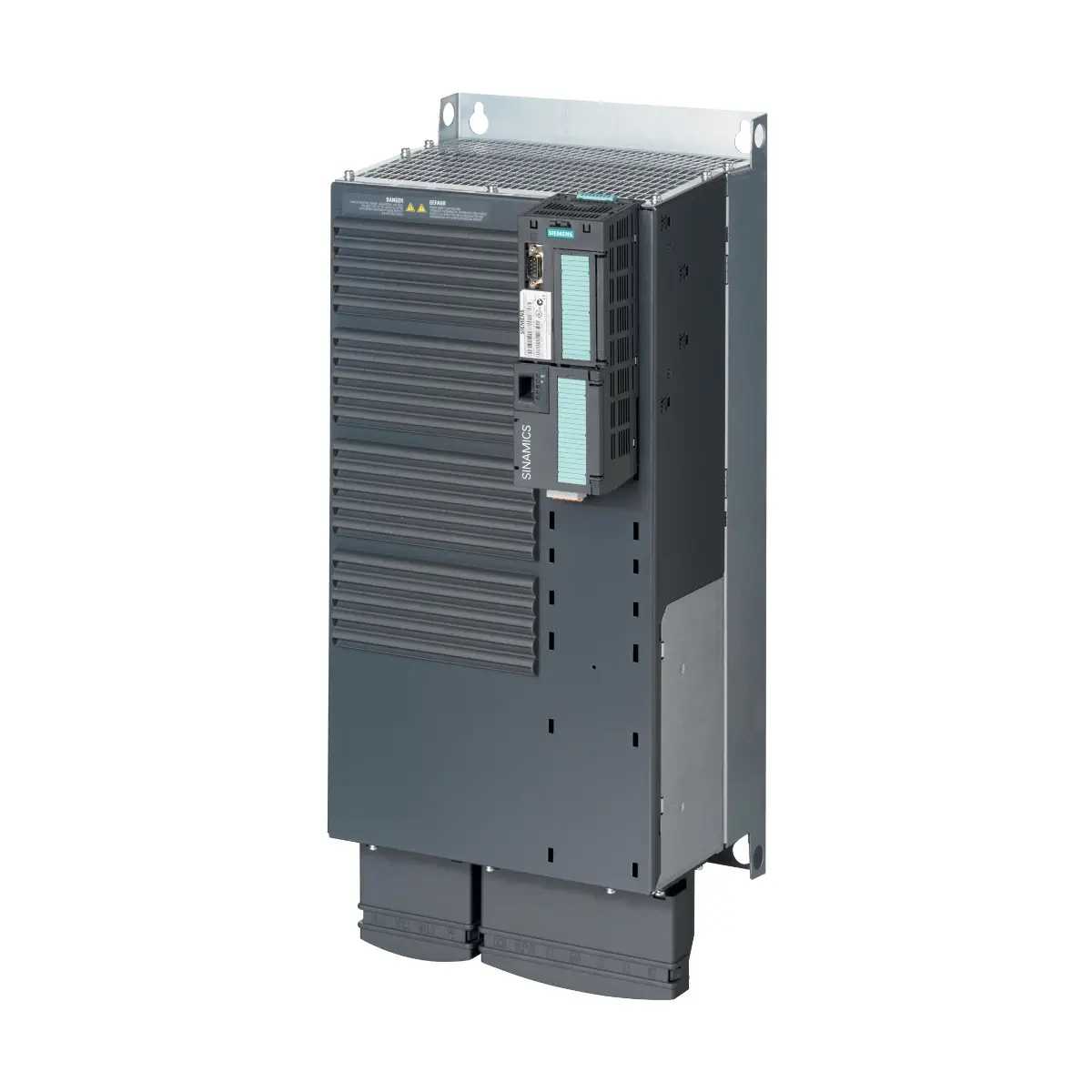

G120P-37/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 37,0 kW, IP20

G120P-37/32B to przemiennik częstotliwości SINAMICS G120P firmy Siemens, przeznaczony do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych (HVAC). Jest to wykonanie IP20 do montażu w szafie sterowniczej, o mocy 37 kW i prądzie wyjściowym 75 A, z wariantem filtra EMC klasy B (C1) (oznaczenie 32B). Standardowo zestaw oparty jest o jednostkę sterującą CU230P-2 BT z komunikacją RS485 (USS, Modbus RTU, BACnet MS/TP, P1) oraz moduł mocy PM230.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P (dedykowane do pomp i wentylatorów)
• Model: G120P-37/32B
• Nr zam. (MLFB): 6SL3200-6AE27-5BH0
• Stopień ochrony: IP20 (montaż w szafie)
• Moc: 37 kW
• Prąd wyjściowy: 75 A
• Skuteczność (η): 0.97
• Rozmiar obudowy: E
• Zasilanie: 3 AC 380…480 V ±10%, 47…63 Hz
• Komunikacja (standard CU230P-2 BT): RS485/USS, Modbus RTU, BACnet MS/TP, P1
• Regulatory: 4 wbudowane regulatory PID
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana co 2 kHz)
• Panele operatorskie: nie są dołączone do zestawu (zamawiane oddzielnie: BOP-2 / IOP-2 lub pokrywa maskująca)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (dopasowanie wydajności do sygnałów zapotrzebowania).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu.
• Lotny start (włączenie napędu w trakcie pracy silnika).
• Tryb ECO – automatyczne dostosowanie prądu silnika do aktualnego obciążenia (oszczędność energii).
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza.
• Tryb pożarowy Essential Service Mode (ESM) – praca napędu także w przypadku stanów alarmowych.
• Regulacja wielostrefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku na strefę).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej.
• Tygodniowe programy czasowe (x 3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów.
• Monitorowanie temperatury silnika (czujnik temperatury lub wyłącznik termiczny: PTC, KTY).
• Zabezpieczenia i diagnostyka: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (CU230P-2)

• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Interfejsy: USB (narzędzia PC), gniazdo MMC
• Protokoły (standard): RS485/USS, Modbus RTU, BACnet MS/TP, P1
• Opcjonalnie: jednostka sterująca z PROFIBUS DP, CANopen lub PROFINET IO

Dane techniczne (wybrane)

• Moc: 37 kW
• Prąd wyjściowy: 75 A
• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Częstotliwość wyjściowa: 0…550 Hz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Nominalny prąd zwarciowy: 65 kA (IP20)

Montaż i wymiary (IP20, filtr B)

• Przeznaczenie montażowe: IP20 do montażu w szafie sterowniczej.
• Wymiary (dla PM230 IP20 z zewnętrznym filtrem B), rozmiar odpowiadający obudowie E:
  • H: 635 mm
  • B: 385 mm
  • T1 (z IOP-2): 275 mm
  • T1 (z pokrywą / BOP-2): 265 mm
  • T2 (bez pokrywy): 253 mm
• Wymagany odstęp montażowy: góra 300 mm, dół 300 mm.

Podsumowanie

Siemens SINAMICS G120P-37/32B to przemiennik częstotliwości 37 kW do zastosowań pompowych i wentylatorowych, w wykonaniu IP20 do szaf sterowniczych. Oferuje rozbudowane funkcje HVAC (m.in. 4 PID, ECO, hibernację, kaskadowanie do 4 silników, ESM), bogate I/O oraz komunikację RS485 z obsługą USS/Modbus RTU/BACnet MS/TP/P1, co ułatwia integrację z automatyką budynkową i precyzyjne sterowanie przepływem oraz ciśnieniem w instalacjach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania odpowiednich dyrektyw UE, w tym dyrektywy niskonapięciowej 2014/35/UE, dyrektywy kompatybilności elektromagnetycznej 2014/30/UE oraz RoHS 2011/65/UE.
• Przemiennik częstotliwości SINAMICS G120P-37/32B jest urządzeniem do sterowania silnikiem indukcyjnym i jest przeznaczony wyłącznie do instalacji w układach elektrycznych lub maszynach, zgodnie z dokumentacją producenta.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i usuwanie usterek mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny.
• Urządzenie elektryczne zasilane napięciem 3 x 380…480 V AC. Dotknięcie części znajdujących się pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Przed otwarciem urządzenia, rozpoczęciem montażu, podłączenia, serwisu lub prac konserwacyjnych należy odłączyć zasilanie i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe podłączenie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na częściach dostępnych.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są wyłączniki różnicowoprądowe (RCD) lub monitory prądu różnicowego (RCM), należy stosować wyłącznie urządzenia typu B o podwyższonej odporności.
• Do wszystkich połączeń i zacisków modułów elektroniki należy stosować wyłącznie zasilacze SELV lub PELV.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że dokumentacja wyraźnie dopuszcza taką czynność. Otwieranie pod napięciem może spowodować łuk elektryczny.
• Model G120P-37/32B jest wersją IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi. Urządzenie należy chronić przed przewodzącymi zanieczyszczeniami.
• Urządzenie należy montować wyłącznie pionowo oraz z zachowaniem wymaganych odstępów wentylacyjnych i warunków chłodzenia określonych przez producenta. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru i uszkodzenia urządzenia.
• Urządzenie należy instalować wyłącznie w miejscach wolnych od wstrząsów, nadmiernych drgań, pól elektromagnetycznych i gazów korozyjnych oraz w warunkach środowiskowych zgodnych z dokumentacją producenta.
• Nie wolno instalować ani eksploatować urządzenia w strefach zagrożonych wybuchem ani w środowisku, w którym może wystąpić atmosfera wybuchowa.
• Nie używać urządzenia jako wyłącznika awaryjnego typu „emergency stop”. Funkcja zatrzymania awaryjnego musi być realizowana zgodnie z wymaganiami maszyny i obowiązującymi normami.
• Po załączeniu przemiennika silnik może uruchomić się nieoczekiwanie. Niektóre ustawienia parametrów umożliwiają automatyczny restart po zaniku zasilania lub po usunięciu błędu.
• Przed uruchomieniem i podczas prac serwisowych należy zabezpieczyć maszynę oraz napędzane elementy przed nieoczekiwanym ruchem. Należy uniemożliwić przypadkowe ponowne załączenie źródeł energii.
• Nieprawidłowa parametryzacja może spowodować niebezpieczne działanie maszyny. Parametry należy zabezpieczyć przed nieautoryzowaną zmianą, a ewentualne nieprawidłowości obsługiwać za pomocą odpowiednich funkcji bezpieczeństwa systemu.
• Urządzenie generuje pola elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• W bezpośrednim sąsiedztwie urządzenia nie należy używać telefonów komórkowych ani urządzeń radiowych o mocy nadawczej powyżej 1 W w odległości mniejszej niż około 2 m, ponieważ może to spowodować zakłócenia pracy.
• Przewody ekranowane, osłony kabli oraz nieużywane żyły przewodów mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Podczas transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych wartości granicznych z dokumentacji. Nie używać urządzenia uszkodzonego.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania i montażu należy stosować odpowiednie środki ochrony przed ESD.
• W przypadku użycia trybu pożarowego / awaryjnego (ESM) funkcje ochrony urządzenia i wyposażenia są wyłączane. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Wentylatory chłodzące są elementami eksploatacyjnymi. Należy je okresowo kontrolować, a w razie potrzeby wymienić; średnia trwałość wentylatorów wynosi około 40 000 godzin pracy.
