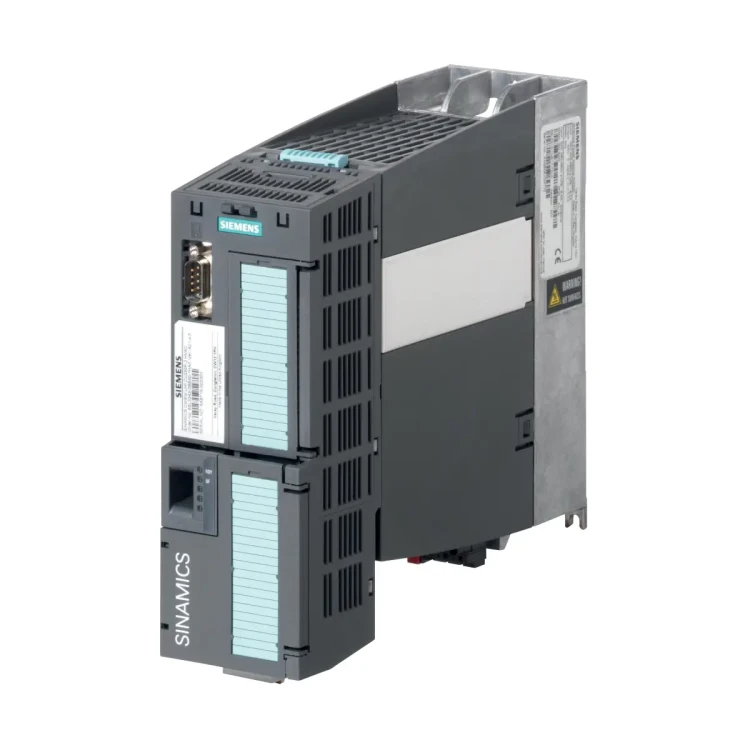

G120P-1.5/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 1,50 kW, IP20

Siemens SINAMICS G120P-1.5/32B to przemiennik częstotliwości przeznaczony do energooszczędnej regulacji prędkości pomp i wentylatorów w instalacjach budynkowych (HVAC). Wariant IP20 dedykowany jest do montażu w szafie sterowniczej i współpracuje z zasilaniem 3 AC 380…480 V. Model G120P-1.5/32B ma moc 1,5 kW, prąd wyjściowy 4,1 A oraz skuteczność η = 0,95.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model / typ: G120P-1.5/32B
• Nr zam. (MLFB): 6SL3200-6AE14-1BH0
• Zastosowanie: pompy i wentylatory w systemach budynkowych (HVAC)
• Moc: 1,5 kW
• Napięcie zasilania: 3 AC 380…480 V (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Prąd wyjściowy: 4,1 A
• Skuteczność: η = 0,95
• Stopień ochrony: IP20
• Wbudowane regulatory: 4 regulatory PID
• Komunikacja (standard): RS485 – USS, Modbus/RTU, BACnet MS/TP, P1
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy

Zastosowanie

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania),
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane pompom i wentylatorom

• Automatyczny restart po zaniku zasilania lub wystąpieniu błędu
• Lotny start – włączenie napędu w trakcie pracy silnika
• Tryb ECO – automatyczne dostosowanie prądu silnika do aktualnego obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii
• 4 regulatory PID – sterowanie prędkością na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza
• Tryb pożarowy – Essential Service Mode (ESM)
• Regulacja wielostrefowa (do 3 czujników) lub regulacja 2 niezależnych stref (po 1 czujniku na strefę)
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika
• Tygodniowe programy czasowe (x 3) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne
• Monitorowanie temperatury silnika (PTC, KTY)
• Zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller)
• Funkcja hamowania za pomocą obwodu pośredniego DC

Wejścia/wyjścia i komunikacja (jednostka sterująca CU230P-2)

• Port komunikacyjny (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP i P1
• Opcjonalne jednostki sterujące: PROFIBUS DP, CANopen, PROFINET IO
• Wejścia/wyjścia:
  • 6 DI
  • 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
  • 4 AI (2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA; 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000; 1 × Pt1000 / LG-Ni1000)
  • 2 AO (0…10 V / 0…20 mA / 4…20 mA)
  • 1 wejście czujnika KTY/PTC/ThermoClick
  • 2 × PSU-out (10 VDC, 24 VDC) oraz 1 × PSU-in (24 VDC)
• 2 wejścia dla czujników temperatury LG-Ni1000 / Pt1000

Efektywność energetyczna i EMC

• Ograniczenie harmonicznych i THD zgodne z PN/EN 61000-3-12 (Rsce ≥ 250) bez potrzeby stosowania dodatkowych filtrów zewnętrznych
• Zredukowane zakłócenia harmoniczne linii zasilającej oraz niższa moc pozorna (możliwość stosowania mniejszych przekrojów kabli)
• Zintegrowane funkcje oszczędzania energii (m.in. tryb ECO, hibernacja)
• Dyrektywa EMC (EN 61800-3:2004): z ekranowanym kablem do 25 m:
  • Kategoria C2 dla rozmiarów ze zintegrowanym filtrem klasy A
  • Kategoria C1 dla rozmiarów ze zintegrowanym lub zewnętrznym filtrem klasy B (spełnia klasę B wg EN 55011 dla zakłóceń przewodzonych)

Dane techniczne (wybrane)

• Moc (G120P-1.5/32B): 1,5 kW
• Napięcie zasilania: 380…480 V, 3 AC (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Nominalny prąd zwarciowy: IP20 (FSA–FSF): 65 kA

Budowa zestawu i akcesoria

• SINAMICS G120P to zestaw składający się z jednostki sterującej CU230P-2 oraz modułu mocy PM230 dostosowanego do pomp i wentylatorów.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie (BOP-2, IOP-2 lub pokrywa).
• Licencja programu narzędziowego STARTER jest dołączona do każdego przemiennika G120P.

Podsumowanie

Siemens G120P-1.5/32B (MLFB 6SL3200-6AE14-1BH0) to przemiennik częstotliwości 1,5 kW dla aplikacji pomp i wentylatorów, zasilany 3×380…480 V, o prądzie wyjściowym 4,1 A i skuteczności η = 0,95. Wbudowane funkcje typowe dla HVAC (m.in. 4 PID, ECO, hibernacja, kaskadowanie silników, ESM) oraz standardowa komunikacja RS485 z protokołami USS/Modbus RTU/BACnet MS/TP ułatwiają integrację i optymalizację pracy instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-1.5/32B posiada oznaczenie CE i spełnia wymagania właściwych dyrektyw UE, w tym dyrektywy niskonapięciowej, EMC oraz RoHS, zgodnie z dokumentacją producenta.
• Przemiennik częstotliwości G120P-1.5/32B jest urządzeniem do sterowania silnikiem indukcyjnym i może być stosowany wyłącznie zgodnie z przeznaczeniem oraz parametrami podanymi przez producenta.
• Montaż, podłączenie, uruchomienie, diagnostyka, konserwacja i usuwanie usterek mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny.
• Urządzenie jest zasilane napięciem 3 x 380...480 V AC i stanowi urządzenie elektryczne stwarzające zagrożenie porażeniem. Przed otwarciem, montażem, podłączeniem lub serwisem należy całkowicie odłączyć zasilanie i odczekać co najmniej 5 minut przed otwarciem urządzenia.
• Nawet po odłączeniu zasilania zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem. Przed rozpoczęciem prac należy sprawdzić brak napięcia.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach.
• Jeżeli po stronie zasilania stosowane są wyłączniki różnicowoprądowe lub monitory prądu różnicowego, muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z wymaganiami producenta.
• Do wszystkich połączeń i zacisków elektroniki należy stosować wyłącznie źródła zasilania SELV/PELV. Zastosowanie niewłaściwego zasilania może spowodować porażenie elektryczne lub uszkodzenie urządzenia.
• Model G120P-1.5/32B jest wersją IP20 i może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami oraz przy zastosowaniu wszystkich przewidzianych zabezpieczeń ochronnych.
• Urządzenie należy montować wyłącznie w pozycji pionowej, z zachowaniem wymaganych odstępów wentylacyjnych i właściwego przepływu powietrza. Niewystarczająca wentylacja może prowadzić do przegrzania, pożaru lub skrócenia żywotności urządzenia.
• Nie wolno instalować ani użytkować urządzenia w atmosferach wybuchowych ani w środowiskach niespełniających dopuszczalnych warunków pracy określonych przez producenta.
• Nie wolno używać urządzenia jako wyłącznika awaryjnego (Emergency Stop).
• Po załączeniu napędu silnik może uruchomić się niespodziewanie. Funkcje takie jak automatyczny restart, flying restart lub błędna parametryzacja mogą spowodować samoczynny start maszyny po zaniku zasilania lub po usunięciu błędu.
• Przed uruchomieniem i podczas prac serwisowych należy zabezpieczyć maszynę oraz strefę niebezpieczną przed nieoczekiwanym ruchem części wirujących i przed dostępem osób nieupoważnionych.
• Nie otwierać połączeń wtykowych podczas pracy urządzenia, chyba że producent wyraźnie dopuścił taką możliwość. Otwieranie połączeń pod napięciem może spowodować łuk elektryczny i ciężkie obrażenia.
• Przewody ekranowane, ekrany kabli i niewykorzystane żyły przewodów mocy należy podłączyć do uziemionego potencjału obudowy zgodnie z zasadami EMC. Nieprawidłowe ekranowanie i prowadzenie przewodów może powodować zakłócenia oraz zagrożenia eksploatacyjne.
• Przewody zasilające i silnikowe należy prowadzić oddzielnie od przewodów sygnałowych i sterujących, zgodnie z wymaganiami EMC producenta.
• Urządzenie w czasie pracy wytwarza pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować co najmniej 2 m odległości od pracującego urządzenia.
• Nie używać uszkodzonego urządzenia. W przypadku stwierdzenia uszkodzeń transportowych, mechanicznych lub śladów przegrzania produkt nie powinien być montowany ani uruchamiany.
• W trybie pożarowym / awaryjnym (ESM), jeśli funkcja jest używana, funkcje ochrony urządzenia i instalacji mogą być wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• Podczas obchodzenia się z modułami elektronicznymi należy stosować zasady ochrony przed wyładowaniami elektrostatycznymi (ESD). Nieprzestrzeganie tych zasad może spowodować uszkodzenie elektroniki.
