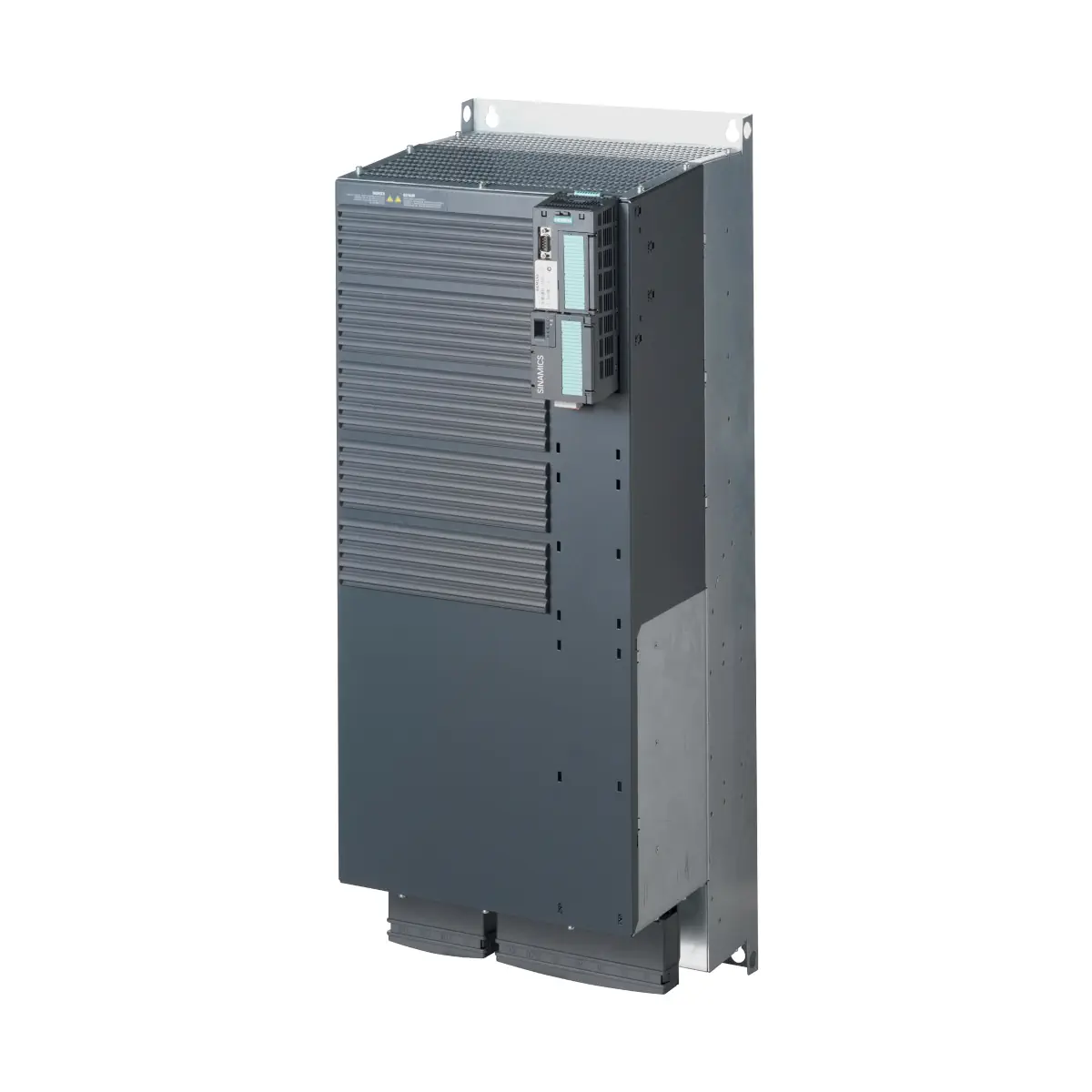

G120P-55/32B Przemiennik częstotliwościz filtrem EMC klasy B, 3 × 380..480 V, 55,0 kW, IP20

SINAMICS G120P-55/32B to przemiennik częstotliwości firmy Siemens, przeznaczony do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych (HVAC). Wersja IP20 (do montażu w szafie) pracuje z zasilaniem 3× 380…480 V AC i dla tego wykonania oferuje moc 55 kW, prąd wyjściowy 110 A oraz skuteczność η = 0,97. Odmiana 32B należy do wykonania z filtrem EMC klasy B (C1).

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-55/32B
• Nr zam. (MLFB): 6SL3200-6AE31-1BH0
• Przeznaczenie: przemiennik częstotliwości dedykowany do pomp i wentylatorów w systemach budynkowych
• Moc: 55 kW
• Prąd wyjściowy: 110 A
• Skuteczność: η = 0,97
• Stopień ochrony: IP20
• Filtr EMC: klasa B (C1)
• Zasilanie: 3 AC 380…480 V (±10%)
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna ze skokiem 2 kHz)
• Regulatory: wbudowane 4 regulatory PID

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych, dostosowujących wydajność do sygnałów zapotrzebowania (Demand).
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC.
• Regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu.
• Lotny start – włączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowaniu prądu silnika do aktualnego obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii.
• Tryb pożarowy – Essential Service Mode (ESM) – umożliwia pracę napędu nawet przy stanach alarmowych.
• Regulacja wielostrefowa:
  • regulacja strefowa ciśnienia lub temperatury z zastosowaniem do 3 czujników, albo
  • regulacja dwóch niezależnych stref z jednym czujnikiem w każdej.
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Programy czasowe – swobodnie programowalne tygodniowe programy czasowe (×3) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne – do tworzenia prostych programów.
• Monitorowanie temperatury silnika z wykorzystaniem czujnika temperatury lub wyłącznika termicznego (PTC, KTY).
• Zabezpieczenia i nadzór: zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

Wejścia/wyjścia i komunikacja (Control Unit CU230P-2)

• Komunikacja (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1.
• Wejścia/wyjścia:
  • 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
  • 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
  • 4 AI:
    • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
    • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
    • 1 × Pt1000 / LG-Ni1000
  • 2 AO (0…10 V / 0…20 mA / 4…20 mA)
  • 1 × wejście czujnika KTY/PTC/ThermoClick
  • 2 × PSU-out (10 V DC, 24 V DC) oraz 1 × PSU-in (24 V DC)
• Nominalny prąd zwarciowy (IP20): 65 kA

Budowa urządzenia

SINAMICS G120P jest zestawem składającym się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230 dostosowanego do pracy z pompami i wentylatorami. Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.

Dane techniczne (wybrane)

• Napięcie zasilania: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Temperatura pracy: 0…60°C (z obniżeniem mocy)
• Wilgotność względna: < 95% RH, bez kondensacji
• Stałe prędkości: 15, programowalne
• Pasma zabronione: 4, programowalne

Podsumowanie

Siemens SINAMICS G120P-55/32B to przemiennik częstotliwości 55 kW w wykonaniu IP20, zaprojektowany pod aplikacje pompowe i wentylatorowe. Wysoka skuteczność η = 0,97, rozbudowane funkcje HVAC (m.in. 4 regulatory PID, ECO, hibernacja, kaskadowanie silników, ESM) oraz standardowa komunikacja RS485 (USS/Modbus RTU/BACnet MS/TP/P1) czynią go kompletnym rozwiązaniem do nowoczesnych układów automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-55/32B jest przemiennikiem częstotliwości do sterowania silnikami indukcyjnymi w instalacjach budynkowych. Wersja IP20, filtr EMC klasy B, moc 55 kW, zasilanie 3 x 380…480 V AC, 47…63 Hz.
• Produkt spełnia wymagania odpowiednich dyrektyw i norm, w tym CE, dyrektywy niskonapięciowej, EMC oraz RoHS, zgodnie z dokumentacją producenta.
• Wersja IP20 jest przeznaczona wyłącznie do montażu w zamkniętej szafie sterowniczej lub odpowiedniej obudowie ochronnej. Nie używać urządzenia bez wymaganych osłon i zabezpieczeń.
• Montaż, podłączenie, uruchomienie, diagnostykę, serwis i konserwację może wykonywać wyłącznie wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne i znajomość dokumentacji producenta.
• Urządzenie pracuje pod niebezpiecznym napięciem. Przed otwarciem obudowy, podłączeniem przewodów lub pracami serwisowymi należy odłączyć zasilanie i odczekać co najmniej 5 minut do pełnego rozładowania kondensatorów.
• Przed rozpoczęciem prac należy potwierdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi a przewodem ochronnym, a także zabezpieczyć układ przed ponownym załączeniem.
• Obowiązkowe jest prawidłowe podłączenie przewodu ochronnego PE. Brak lub nieprawidłowe uziemienie może spowodować porażenie prądem elektrycznym.
• Jeżeli w instalacji stosowane są wyłączniki różnicowoprądowe RCD lub układy monitorowania prądu różnicowego RCM po stronie zasilania przemiennika, muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do obwodów elektronicznych i zacisków sterujących należy stosować wyłącznie źródła zasilania SELV lub PELV. Nieprawidłowe zasilanie może spowodować porażenie, zwarcie lub uszkodzenie urządzenia.
• Nie otwierać złączy wtykowych pod napięciem. Rozłączanie połączeń podczas pracy może spowodować łuk elektryczny i ciężkie obrażenia.
• Urządzenie może spowodować nieoczekiwany rozruch silnika po usunięciu błędu lub po powrocie zasilania, jeśli aktywne są funkcje automatycznego restartu lub lotnego startu. Przed pracami przy maszynie należy uniemożliwić samoczynne uruchomienie napędu.
• Podczas uruchamiania i identyfikacji silnika mogą wystąpić niekontrolowane ruchy elementów napędzanych. Przed załączeniem należy upewnić się, że nikt nie przebywa w strefie zagrożenia oraz że luźne elementy zostały zabezpieczone.
• Nie używać urządzenia jako elementu zatrzymania awaryjnego. Funkcje bezpieczeństwa i układy awaryjne należy realizować zgodnie z wymaganiami maszyny i instalacji.
• Nie instalować ani nie używać urządzenia w strefach zagrożonych wybuchem ani w środowiskach, w których może wystąpić atmosfera wybuchowa.
• Urządzenie należy instalować wyłącznie w warunkach środowiskowych zgodnych z dokumentacją: bez kondensacji, zraszania i oblodzenia, z zapewnieniem właściwej wentylacji i wymaganych odstępów montażowych.
• Niewystarczająca wentylacja lub brak wymaganych odstępów może prowadzić do przegrzania, pożaru, skrócenia trwałości urządzenia lub nieprawidłowej pracy.
• Nie montować urządzenia w miejscach narażonych na wstrząsy, silne drgania, korozyjne gazy lub silne pola elektromagnetyczne, jeżeli warunki te wykraczają poza dopuszczalne parametry producenta.
• W celu zachowania kompatybilności EMC należy stosować montaż zgodny z dokumentacją, w tym prawidłowe prowadzenie kabli, podłączenie ekranów oraz właściwe uziemienie. Dla wersji z filtrem klasy B należy stosować odpowiednie ekranowanie przewodów zgodnie z instrukcją producenta.
• Przewody zasilające i silnikowe należy prowadzić oddzielnie od przewodów sygnałowych i sterujących. Niepodłączone ekrany przewodów lub nieprawidłowe ekranowanie mogą powodować niebezpieczne napięcia dotykowe i zakłócenia pracy.
• Urządzenie generuje pole elektromagnetyczne podczas pracy. Osoby z rozrusznikiem serca lub implantami powinny zachować co najmniej 2 m odległości od pracującego urządzenia.
• Nie należy używać uszkodzonego urządzenia. W razie stwierdzenia uszkodzeń po transporcie, magazynowaniu lub montażu produkt należy wycofać z eksploatacji.
• Elementy elektroniczne urządzenia są wrażliwe na wyładowania elektrostatyczne. Podczas transportu, przechowywania i montażu należy stosować zasady ochrony ESD.
• W trybie pożarowym lub awaryjnym (ESM), jeśli jest używany, funkcje ochrony urządzenia i instalacji mogą być ograniczone lub wyłączone. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie wymagana.
• Urządzenie wymaga okresowej kontroli stanu wentylatorów. Producent zaleca sprawdzenie wentylatorów i ich wymianę po około 40 000 godzin pracy lub wcześniej, jeśli wymagają tego warunki eksploatacji.
• Nie wyrzucać z odpadami komunalnymi. Zużyty sprzęt elektryczny i elektroniczny należy utylizować zgodnie z lokalnymi przepisami.
