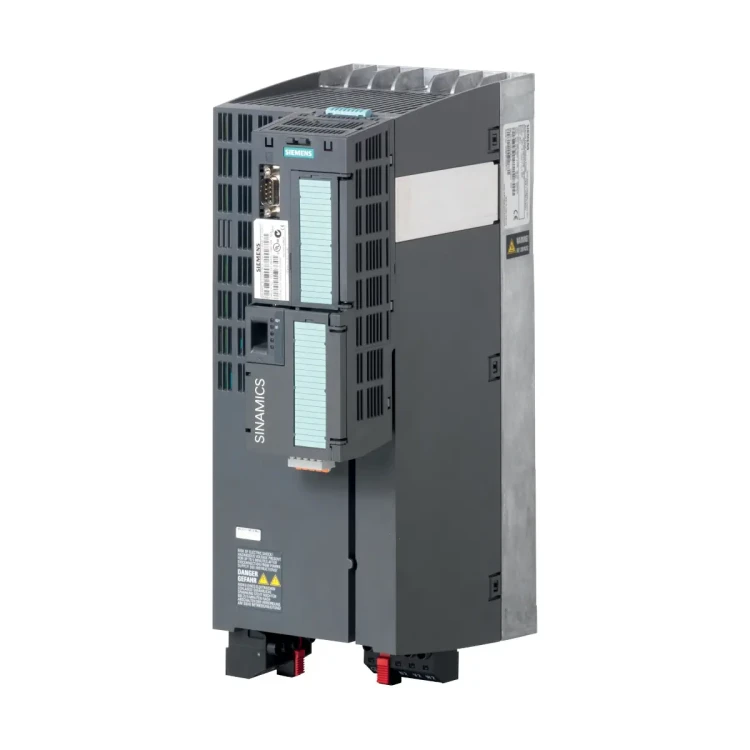

G120P-15/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 15,0 kW, IP20

Siemens SINAMICS G120P-15/32B (nr zam. 6SL3200-6AE23-2BH0) to przemiennik częstotliwości przeznaczony do energooszczędnego sterowania pompami i wentylatorami w instalacjach budynkowych. Urządzenie pracuje z zasilaniem 3× 380…480 V AC i w tej wersji oferuje moc 15 kW oraz prąd wyjściowy 32 A. Wariant IP20 przeznaczony jest do montażu w szafie sterowniczej i wykorzystuje filtr EMC klasy B (C1). Konstrukcja modułowa (oddzielna jednostka sterująca i moduł mocy) ułatwia serwis i modernizację.

Najważniejsze cechy

• Producent: Siemens
• Seria: SINAMICS G120P
• Model: G120P-15/32B
• Nr zamówieniowy (MLFB): 6SL3200-6AE23-2BH0
• Przeznaczenie: napędy pomp i wentylatorów w systemach budynkowych (HVAC)
• Moc: 15 kW
• Prąd wyjściowy: 32 A
• Sprawność (η): 0,97
• Zasilanie: 380…480 V, 3 AC ±10%, 47…63 Hz
• Stopień ochrony: IP20 (montaż w szafie sterowniczej)
• Filtr EMC: klasa B (C1)
• Wbudowane regulatory: 4 × PID
• Komunikacja (standard): RS485 z obsługą USS, Modbus RTU, BACnet MS/TP oraz P1
• Budowa modułowa: Control Unit + Power Module (wymiana modułu mocy bez ponownej konfiguracji)

Zastosowanie

• Regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych (praca wg sygnałów zapotrzebowania)
• Regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC
• Regulacja ciśnienia w instalacjach z pompami poziomu

Budowa i wyposażenie zestawu

• Zestaw SINAMICS G120P składa się z jednostki sterującej CU230P-2 BT oraz modułu mocy PM230, dostosowanych do pracy z pompami i wentylatorami.
• Panel operatorski lub pokrywa maskująca nie są dołączane do zestawu i należy je zamawiać oddzielnie.
• Dla wersji IP20 w rozmiarach A–C zestaw zawiera płytkę do montażu uziemienia modułu mocy PM230.
• W przetwornicach o rozmiarach A–C dostępne jest odłączalne złącze przewodów silnika.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub po wystąpieniu błędu.
• Lotny start – załączenie napędu w trakcie pracy silnika.
• Tryb ECO – oszczędzanie energii dzięki automatycznemu dostosowaniu prądu silnika do obciążenia.
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników zależnie od wymaganego przepływu.
• Hibernacja – automatyczny tryb uśpienia dla optymalizacji zużycia energii.
• 4 regulatory PID – sterowanie na podstawie m.in. ciśnienia, temperatury, przepływu, poziomu, jakości powietrza lub innej zmiennej procesowej.
• Tryb pożarowy (Essential Service Mode, ESM) – praca napędu nawet w przypadku stanów alarmowych.
• Regulacja wielostrefowa – regulacja strefowa (do 3 czujników) lub regulacja dwóch niezależnych stref (po 1 czujniku).
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej silnika.
• Tygodniowe programy czasowe (3 niezależne) oraz zegar czasu rzeczywistego.
• Swobodnie programowalne bloki logiczne do tworzenia prostych programów.
• Monitorowanie temperatury silnika (m.in. PTC, KTY) oraz funkcje zabezpieczeń: przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami (Vdc_max controller).
• Funkcja hamowania za pomocą obwodu pośredniego DC.

We/wy i komunikacja (CU230P-2 BT)

• Interfejs komunikacyjny (standard): RS485 – USS, Modbus RTU, BACnet MS/TP, P1
• Wejścia cyfrowe: 6 DI (izolowane, zabezpieczone przed nadmiernym prądem)
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0,5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)
• Integracja z Desigo: kompatybilność z systemem Desigo od wersji 4.1 (integracja przez Modbus lub USS)

Dane techniczne (wybrane)

• Moc: 15 kW
• Prąd wyjściowy: 32 A
• Sprawność (η): 0,97
• Zasilanie: 3 AC 380…480 V ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz, zmiana ręczna co 2 kHz
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Przeciążalność (niska przeciążalność, rozmiary FSA–FSC): 150% przez 3 s (raz na 5 min) oraz 110% przez 57 s (raz na 5 min)
• Nominalny prąd zwarciowy (IP20): 65 kA
• Wilgotność względna: < 95% RH, bez kondensacji
• Temperatura pracy: 0…60°C (przy obniżonej mocy)

Montaż i eksploatacja

• Instalacja: wersja IP20 do montażu w szafie sterowniczej.
• Sygnalizacja stanu: diody LED RDY (Ready) oraz BE (bus error) na jednostce sterującej.
• Serwis: moduł mocy może być wymieniony bez potrzeby ponownej konfiguracji urządzenia.
• Wentylatory: zalecana kontrola i wymiana po ok. 40 000 h pracy.

Podsumowanie

G120P-15/32B to przemiennik częstotliwości 15 kW / 32 A w wykonaniu IP20, zaprojektowany specjalnie do aplikacji pompowych i wentylatorowych. Rozbudowane funkcje (w tym 4× PID, ECO, hibernacja, kaskadowanie i tryb pożarowy ESM), szerokie możliwości komunikacji (w standardzie RS485: USS/Modbus RTU/BACnet MS/TP/P1) oraz modułowa konstrukcja sprawiają, że jest to dopracowane rozwiązanie do nowoczesnych systemów HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model G120P-15/32B to przemiennik częstotliwości SINAMICS G120P w wersji IP20, z filtrem EMC klasy B (C1), przeznaczony do sterowania silnikami w aplikacjach pomp i wentylatorów.
• Posiada oznaczenie CE i spełnia wymagania dyrektyw UE dotyczących urządzeń niskonapięciowych oraz kompatybilności elektromagnetycznej, zgodnie z dokumentacją producenta.
• Urządzenie elektryczne do zasilania 3 x 380…480 V AC, 47…63 Hz. Montaż, podłączenie, uruchomienie, diagnostyka, serwis i konserwację może wykonywać wyłącznie wykwalifikowany personel.
• Urządzenie należy stosować wyłącznie zgodnie z przeznaczeniem, jako przemiennik częstotliwości do sterowania silnikiem indukcyjnym w instalacjach elektrycznych lub maszynach. Nie wolno modyfikować urządzenia ani stosować go do zastosowań innych niż opisane przez producenta.
• Model G120P-15/32B w wykonaniu IP20 może pracować wyłącznie w zamkniętej obudowie lub szafie sterowniczej z zamkniętymi osłonami ochronnymi oraz przy zastosowaniu wszystkich wymaganych środków ochronnych. Nie jest przeznaczony do montażu na zewnątrz.
• Urządzenie należy montować wyłącznie w pozycji pionowej, z zachowaniem wymaganych odstępów wentylacyjnych i właściwego przepływu powietrza. Niewystarczająca wentylacja może spowodować przegrzanie, pożar, skrócenie trwałości lub uszkodzenie urządzenia.
• Nie instalować ani nie używać urządzenia w atmosferze potencjalnie wybuchowej, w miejscach narażonych na kondensację, oblodzenie, zraszanie, silne drgania, wstrząsy, pola elektromagnetyczne lub gazy korozyjne.
• Przed otwarciem urządzenia, wykonaniem prac montażowych, serwisowych lub podłączeniowych należy odłączyć zasilanie i odczekać co najmniej 5 minut. Zaciski sieciowe, silnikowe oraz kondensatory mogą pozostawać pod niebezpiecznym napięciem nawet po odłączeniu zasilania.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi i przewodem ochronnym, odłączyć wszystkie pomocnicze obwody zasilania oraz zabezpieczyć źródła energii przed ponownym załączeniem.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie przewodu ochronnego może spowodować porażenie prądem elektrycznym.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są wyłączniki lub monitory różnicowoprądowe, muszą to być urządzenia typu B o podwyższonej odporności, zgodnie z dokumentacją producenta.
• Do wszystkich połączeń i zacisków modułów elektroniki należy stosować wyłącznie zasilanie SELV lub PELV. Użycie niewłaściwego źródła zasilania stwarza ryzyko porażenia prądem i uszkodzenia urządzenia.
• Nie otwierać połączeń wtykowych podczas pracy i pod napięciem, o ile producent wyraźnie nie dopuszcza takiej czynności. Grozi to powstaniem łuku elektrycznego i ciężkimi obrażeniami.
• Nie używać uszkodzonego urządzenia. Podczas transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych warunków środowiskowych oraz wartości granicznych podanych przez producenta.
• Nie używać przemiennika jako urządzenia awaryjnego zatrzymania. Funkcje bezpieczeństwa całego układu muszą być ocenione i zrealizowane na poziomie maszyny lub instalacji.
• Silnik może uruchomić się samoczynnie po przywróceniu zasilania, po skasowaniu błędu lub wskutek określonych nastaw parametrów. Podczas prac przy napędzie i maszynie należy uwzględnić ryzyko nieoczekiwanego rozruchu oraz ruchu części wirujących.
• Należy zapewnić poprawne ustawienie przełączników DIP, prawidłową konfigurację wejść i parametrów oraz ochronę ustawień przed nieuprawnioną zmianą. Błędna parametryzacja może spowodować nieprawidłową pracę maszyny, obrażenia lub szkody materialne.
• Podczas pracy urządzenie generuje pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować co najmniej 2 m odległości od urządzenia.
• Przewody mocy, silnikowe, sygnałowe i sterujące należy prowadzić zgodnie z zasadami EMC. Ekrany kabli i nieużywane żyły przewodów mocy należy podłączyć do uziemionego potencjału obudowy co najmniej z jednej strony. Niepodłączone ekrany mogą powodować pojawienie się niebezpiecznych napięć dotykowych.
• Dla zachowania zgodności EMC należy stosować długości i typy przewodów zgodne z dokumentacją producenta. Dla tego modelu z filtrem B wymagane są odpowiednio dobrane przewody i sposób montażu EMC.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Podczas transportu, przechowywania, montażu i serwisu należy stosować odpowiednie środki ochrony ESD.
• Konserwację i przeglądy należy wykonywać okresowo, w szczególności kontrolować czystość, drożność wentylacji, stan połączeń i pracę wentylatorów. Średnia trwałość wentylatorów wynosi około 40 000 godzin pracy; w razie potrzeby należy je wymienić.
• W przypadku pracy w trybie pożarowym lub awaryjnym (ESM), funkcje ochrony urządzenia i napędu są wyłączane. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
