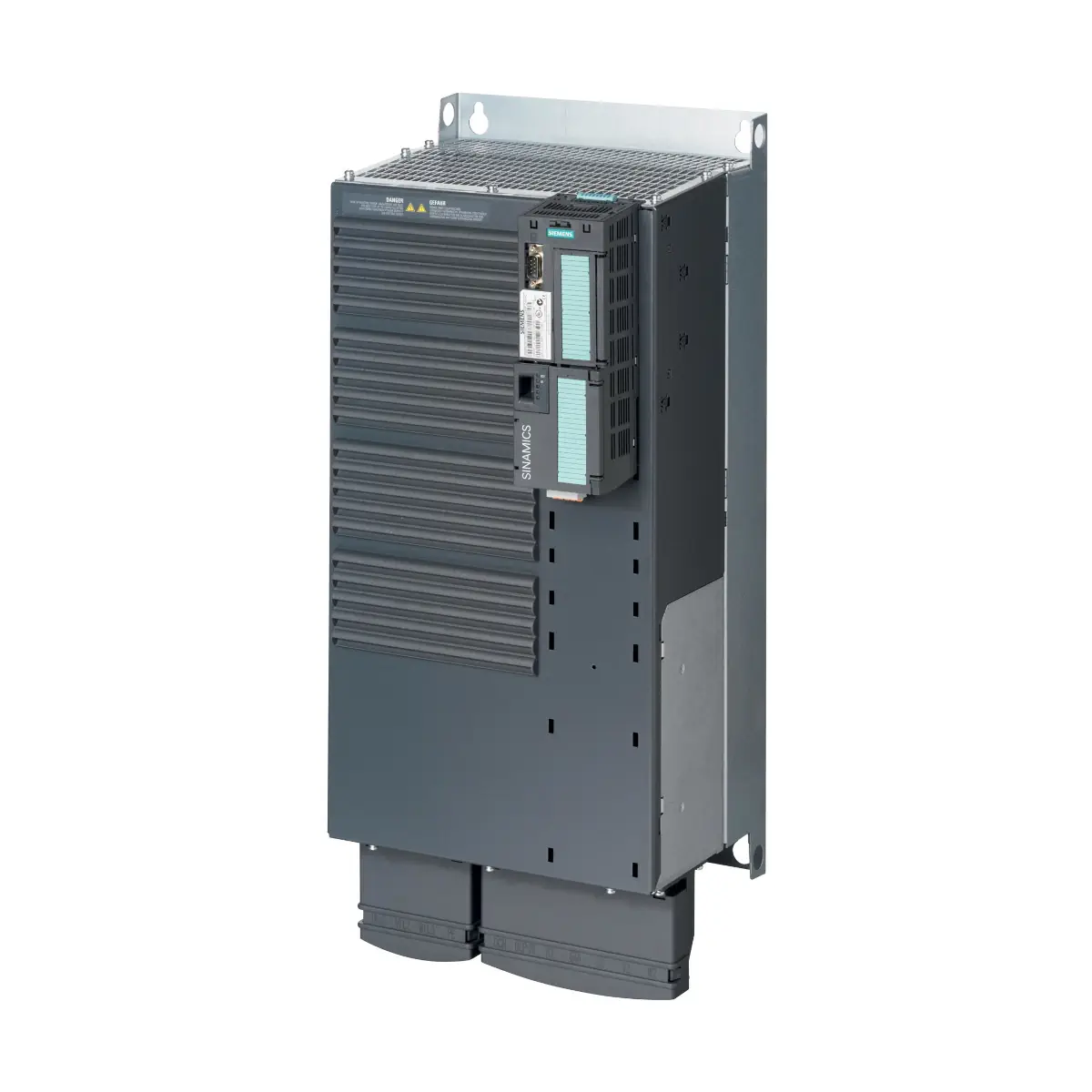

G120P-45/32B Przemiennik częstotliwości z filtrem EMC klasy B, 3 × 380..480 V, 45,0 kW, IP20

G120P-45/32B to przemiennik częstotliwości SINAMICS G120P firmy Siemens, przeznaczony do energooszczędnej regulacji prędkości pomp i wentylatorów w instalacjach budynkowych. Wersja ta pracuje w wykonaniu IP20 (do montażu w szafie sterowniczej), dla zasilania 3 × 380…480 V AC i mocy 45 kW. Oznaczenie /32B wskazuje wariant IP20 z zewnętrznym filtrem EMC klasy B (C1).

Najważniejsze cechy

• Producent: Siemens
• Seria / typ: SINAMICS G120P – przemiennik częstotliwości do pomp i wentylatorów
• Model: G120P-45/32B
• Nr zam. (MLFB): 6SL3200-6AE28-8BH0
• Moc: 45 kW
• Prąd wyjściowy: 90 A
• Sprawność η: 0.97
• Rozmiar obudowy: E
• Stopień ochrony: IP20
• Zasilanie: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Wbudowane regulatory: 4 regulatory PID
• Budowa modułowa: oddzielna jednostka sterująca i moduł mocy
• Komunikacja (standard): RS485/USS, Modbus/RTU, BACnet MS/TP, P1
• Jednostki sterujące (opcjonalnie): PROFIBUS DP, CANopen, PROFINET IO

Zastosowanie

G120P-45/32B jest dedykowany do aplikacji HVAC i automatyki budynkowej, w których wymagane jest płynne sterowanie wydajnością urządzeń wirnikowych, m.in.:

• regulacja prędkości wentylatorów nawiewnych i wyciągowych w centralach wentylacyjnych,
• regulacja prędkości pomp cyrkulacyjnych w instalacjach HVAC,
• regulacja ciśnienia w instalacjach z pompami poziomu.

Funkcje dedykowane do pomp i wentylatorów

• Automatyczny restart – samoczynny start po zaniku zasilania lub wystąpieniu błędu
• Lotny start – włączenie napędu w trakcie pracy silnika
• Tryb ECO – automatyczne dostosowywanie prądu silnika do aktualnego obciążenia
• Kaskadowanie silników – jeden przemiennik może sterować do 4 silników
• Hibernacja – automatyczny tryb uśpienia dla optymalnego zużycia energii
• Tryb pożarowy – Essential Service Mode (ESM)
• Regulacja wielostrefowa (do 3 czujników dla jednej strefy lub 2 niezależne strefy)
• Tryb Bypass – automatyczne przełączenie na zasilanie bezpośrednie po osiągnięciu prędkości nominalnej
• Programy tygodniowe (3 niezależne programy) oraz zegar czasu rzeczywistego
• Swobodnie programowalne bloki logiczne
• monitorowanie temperatury silnika (PTC, KTY) oraz m.in. zabezpieczenie przeciwzwarciowe, monitorowanie momentu obrotowego, ochrona przed przepięciami
• Funkcja hamowania za pomocą obwodu pośredniego DC

Wejścia/wyjścia i komunikacja

Przemiennik wykorzystuje jednostkę sterującą CU230P-2, a w wersji standardowej (CU230P-2 BT) udostępnia komunikację przez RS485 (USS, Modbus RTU, BACnet MS/TP, P1).

• Wejścia cyfrowe: 6 DI
• Wyjścia cyfrowe: 3 DO (2 × 230 V AC / 2 A, 1 × 30 V DC / 0.5 A)
• Wejścia analogowe: 4 AI
  • 2 × 0…10 V / -10…10 V / 0…20 mA / 4…20 mA
  • 1 × 0…20 mA / 4…20 mA / Pt1000 / LG-Ni1000
  • 1 × Pt1000 / LG-Ni1000
• Wyjścia analogowe: 2 AO (0…10 V / 0…20 mA / 4…20 mA)
• Wejście czujnika temperatury silnika: 1 × KTY/PTC/ThermoClick
• Zasilania pomocnicze: 2 × PSU-out (10 V DC, 24 V DC), 1 × PSU-in (24 V DC)

Dane techniczne (kluczowe)

• Moc: 45 kW
• Prąd wyjściowy: 90 A
• Napięcie zasilania: 380…480 V, 3 AC ±10%
• Częstotliwość zasilania: 47…63 Hz
• Częstotliwość wyjściowa: 0…550 Hz
• Częstotliwość nośna: 4 kHz (domyślnie) do 16 kHz (zmiana ręczna co 2 kHz)
• Pasma zabronione: 4 (programowalne)
• Stałe prędkości: 15 (programowalne)
• Warunki pracy: wilgotność < 95% RH (bez kondensacji)
• Temperatura pracy: 0…60°C (przy obniżonej mocy)
• Nominalny prąd zwarciowy (IP20): 65 kA

Budowa i elementy zestawu

• SINAMICS G120P jest zestawem składającym się z Control Unit CU230P-2 BT oraz Power Module PM230.
• Panel operatorski lub pokrywa maskująca nie są dołączone do zestawu i należy je zamawiać oddzielnie (BOP-2 / IOP-2 / pokrywa).
• Licencja użytkownika STARTER jest dołączona do każdego przemiennika G120P.

Podsumowanie

Siemens SINAMICS G120P-45/32B to przemiennik częstotliwości 45 kW do zastosowań pompowych i wentylatorowych w automatyce budynkowej, zasilany 3 × 380…480 V AC, w wykonaniu IP20 do montażu w szafie. Wersja /32B to wariant z zewnętrznym filtrem EMC klasy B (C1), a funkcje takie jak 4 regulatory PID, tryby oszczędzania energii (ECO/hibernacja), kaskadowanie silników oraz szerokie możliwości komunikacji (RS485 z USS/Modbus RTU/BACnet MS/TP/P1) czynią go kompletnym rozwiązaniem do nowoczesnych instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt G120P-45/32B jest przemiennikiem częstotliwości SINAMICS G120P w wykonaniu IP20, przeznaczonym do sterowania silnikami indukcyjnymi w aplikacjach pomp i wentylatorów.
• Produkt spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE, dyrektywy kompatybilności elektromagnetycznej 2014/30/UE oraz dyrektywy RoHS 2011/65/UE.
• Urządzenie należy użytkować wyłącznie zgodnie z przeznaczeniem i dokumentacją producenta. Nie wolno dokonywać modyfikacji urządzenia ani stosować niezalecanych części zamiennych i akcesoriów.
• Montaż, podłączenie, uruchomienie, diagnostyka i serwis mogą wykonywać wyłącznie wykwalifikowani elektrycy lub przeszkolony personel posiadający odpowiednie uprawnienia.
• Urządzenie jest przeznaczone do montażu w szafie sterowniczej. Wersja IP20 może pracować wyłącznie w zamkniętej obudowie lub nadrzędnej szafie sterowniczej z zamkniętymi osłonami ochronnymi i kompletem wymaganych zabezpieczeń.
• Urządzenie należy montować wyłącznie w pozycji pionowej oraz z zachowaniem wymaganych odstępów wentylacyjnych. Niewystarczająca wentylacja może spowodować przegrzanie, pożar, skrócenie żywotności urządzenia lub przestoje instalacji.
• IP20 wymaga ochrony przed zanieczyszczeniami przewodzącymi, np. poprzez montaż w szafie o odpowiednim stopniu ochrony. Urządzenie należy instalować wyłącznie w środowisku zgodnym z warunkami podanymi przez producenta, z dala od wstrząsów, drgań, pól elektromagnetycznych i gazów korozyjnych.
• Nie wolno instalować ani eksploatować urządzenia w środowisku, w którym może wystąpić atmosfera wybuchowa.
• Urządzenie elektryczne trójfazowe 3 x 380…480 V AC. Dotknięcie części pod napięciem grozi porażeniem prądem, ciężkimi obrażeniami lub śmiercią.
• Nawet po odłączeniu zasilania na zaciskach sieciowych, silnikowych i w kondensatorach mogą utrzymywać się niebezpieczne napięcia. Przed otwarciem urządzenia należy odłączyć zasilanie i odczekać co najmniej 5 minut.
• Przed rozpoczęciem prac należy sprawdzić brak napięcia między przewodami fazowymi oraz między przewodami fazowymi a przewodem ochronnym, odłączyć i zabezpieczyć wszystkie źródła energii przed ponownym załączeniem oraz uniemożliwić ruch silnika.
• Urządzenie musi być prawidłowo uziemione zgodnie z obowiązującymi przepisami. Brak lub nieprawidłowe wykonanie połączenia przewodu ochronnego może spowodować pojawienie się niebezpiecznego napięcia na dostępnych częściach obudowy.
• Przemiennik może powodować prąd stały w przewodzie PE. Jeżeli po stronie zasilania stosowane są wyłączniki lub monitory różnicowoprądowe, muszą to być urządzenia typu B o podwyższonej odporności.
• Do wszystkich połączeń i zacisków modułów elektroniki należy stosować wyłącznie źródła zasilania SELV lub PELV.
• Nie wolno otwierać połączeń wtykowych podczas pracy ani pod napięciem, o ile dokumentacja producenta wyraźnie tego nie dopuszcza.
• Nie używać urządzenia uszkodzonego. W czasie transportu, magazynowania i eksploatacji należy przestrzegać dopuszczalnych wartości granicznych podanych przez producenta.
• Przemiennik steruje prędkością i kierunkiem obrotów silnika. Po załączeniu zasilania silnik może uruchomić się nieoczekiwanie, także po zaniku i powrocie zasilania albo po skasowaniu błędu, jeśli aktywne są odpowiednie funkcje restartu.
• Podczas montażu, uruchamiania i serwisu należy uwzględnić ryzyko niekontrolowanego ruchu maszyny i części wirujących. Przed włączeniem należy upewnić się, że w strefie zagrożenia nie znajdują się ludzie, luźne elementy ani podwieszone ładunki.
• Nie używać urządzenia jako wyłącznika awaryjnego E-STOP.
• Błędna parametryzacja może prowadzić do nieprawidłowej pracy maszyny, zagrożenia dla ludzi oraz uszkodzenia instalacji. Parametry należy zabezpieczyć przed nieuprawnioną zmianą i zweryfikować podczas uruchomienia.
• W przypadku stosowania funkcji bezpieczeństwa należy przeprowadzić ocenę bezpieczeństwa całego układu, prawidłowo ustawić odpowiednie parametry i wykonać test funkcjonalny przed oddaniem instalacji do pracy.
• Podczas pracy urządzenie generuje pole elektromagnetyczne. Osoby z rozrusznikiem serca lub implantami powinny zachować minimalną odległość 2 m od urządzenia.
• Przewody ekranowane, ekrany kabli oraz nieużywane żyły przewodów mocy należy podłączać do uziemionego potencjału obudowy zgodnie z wymaganiami EMC. Niepodłączone ekrany mogą powodować niebezpieczne napięcia dotykowe wskutek sprzężeń pojemnościowych.
• Przewody zasilające i silnikowe należy prowadzić oddzielnie od przewodów sygnałowych i danych. Instalację należy wykonać zgodnie z zasadami EMC producenta.
• W trybie pożarowym / awaryjnym (ESM), jeśli jest używany, funkcje ochrony urządzenia i instalacji są wyłączane. Tryb ten należy aktywować wyłącznie wtedy, gdy ciągła praca napędu jest bezwzględnie konieczna.
• Urządzenie zawiera elementy wrażliwe na wyładowania elektrostatyczne (ESD). Transport, przechowywanie i montaż elektroniki należy wykonywać zgodnie z zasadami ochrony ESD.
• Zalecana obsługa serwisowa obejmuje okresową kontrolę chłodzenia, czystości oraz połączeń. Wentylatory należy kontrolować regularnie i wymieniać w razie potrzeby; średnia trwałość wentylatorów wynosi około 40 000 godzin pracy.
